Çelik versiyon
Tip N

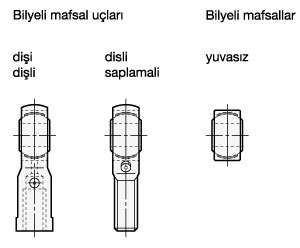

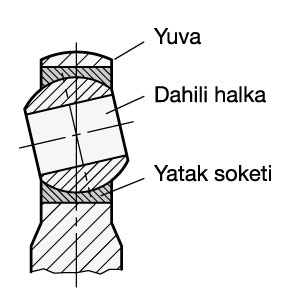

Çelik yuva, galvanizli
Eşleştirmeler
Çelik dahili halka, sertleştirilmiş
Pirinç yatak soketi
yağlama mümkün.
Tip W
Çelik yuva, galvanizli
Eşleştirmeler
Çelik dahili halka, sertleştirilmiş
Çelik yatak soketi, galvanizli
PTFE-takviyeli
kendinden yağlı.
Genel kullanım özellikleri:
Genel ve özellikle sürekli kullanım için, itme ve şok yüklerini radyal ve eksensel düzeyde değiştirmek.
Özelikle dinamik kullanım koşulları altındaki uygulamalarda ve genel kullanım için. N Tipe göre yük yatağı kapasitesi.
Paslanmaz Çelik versiyon
Tip NH
Paslanmaz Çelik Yuva
Eşleştirmeler
Dahili halka, sertleştirilmiş,
Bronz yatak soketi
yağlama mümkün.
Tip WH
Paslanmaz Çelik Yuva
Eşleştirmeler
Çelik dahili halka, sertleştirilmiş
Bronz yatak soketi, PTFE-takviyeli
kendinden yağlı.
Tip WK
Paslanmaz Çelik Yuva
Eşleştirmeler
Paslanmaz Çelik dahili halka, sertleştirilmiş
Paslanmaz Çelik yatak soketi PTFE-takviyeli
kendinden yağlı.
Tip N gibi korozyon tehlikesi olan alanlarda kullanmak için.
Tip W gibi korozyon tehlikesi olan alanlarda kullanmak için.
Tip W gibi yüksek derecede aşınmaya direncin son derece önemli olduğu alanlarda kullanım için. Örneğin gıda endüstrisi gibi.

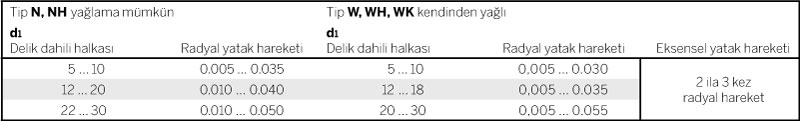

Yatak boşluğu
Yatak boşluğu, yatak soketinin içindeki dahili halkanın radyal ya da eksenel bir düzlemde kaydırıcı olmadan hareket ettirilebileceği boşluk miktarını ifade eder.
Ölçülen sonuçları elde etmek için uygulanan yük: Oda sıcaklığında 100 N.
Yağlama
N tip bilyeli mafsal başları (yağlama mümkün) düzenli yağlama gerektirir. Teslimatta bilyeli mafsal başları yağlanmamış haldedir. İlk yağlama kurulduğu zaman yapılır. -20 °C ila +125 °C sıcaklık aralığında, çok amaçlı gres uygunluğunu kanıtlamıştır. Sert koşullar altında özellikle Gleitmo 805 K gibi yüksek kaliteli bir gres kullanılmalıdır. Tip W bilyeli mafsal başları (kendinden yağlı) asla yağlanmamalıdır. Dahili halka yatak soketinin PTFE-takviyesi üzerine hareket eder.
Çalışma sıcaklığı
Tip N bilyeli mafsal başları (yağlama mümkün) 50 °C ila +200 °C sıcaklık aralığında kullanılabilir ve bir yüksek sıcaklık gresi kullanılırsa bu aralık daha da yükselir. Tip W bilyeli mafsal başları (kendinden yağlamalı) 50 °C ila +200 °C sıcaklık aralığında kullanılabilir. Genel kullanımda daha yüksek sıcaklık mümkündür, fakat bu durum başın çalışma ömrünü kesinlikle kısaltacaktır.
Yük değerleri
Yük değerleri, kullanılan yapının temel malzemesinin ham madde verilerinden ulaşılan yatakla ilişkili değerlerdir. İkincisi, verilen yük için bir bilyeli mafsal başı seçimini belirlemekte kullanılır. Bunlar ayrıca özel durumların gereksinimlerini karşılaması için azaltılmalıdır.

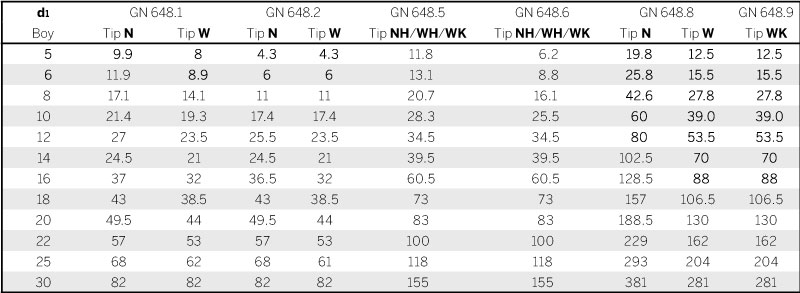

kN biçiminde Co statik yük değerleri
Co, hiçbir kalıcı deformasyona neden olmadan bir bilyeli mafsal başının en zayıf bölümüne uygulanabilir izin verilen radyal statik yükü verir. Katalog tablosunda belirtilen Co değerleri karşılık gelen ham maddenin özelliklerine bağlı olarak hesaplanmıştır. Daha sonra rastgele bir sayıda bilyeli mafsal başları oda sıcaklığında stres testine maruz kalmıştır. Her seferinde stres testleri deformasyon başlamadan önce%80’e kadar kullanıma dayalı olmuş, böylece 1, 25’lik güvenlik faktörü bırakılmıştır. Co statik değeri, genelde dahili yatağın montaj dayanımı tarafından kısıtlanan izin verilen eksensel yükü elde etmek için kullanılır. Maksimum eksensel yükü elde etmek için, izin verilen en büyük eğik açıda Fa testleri gerçekleştirilmiştir ve elde edilen sonuçlar aşağıdaki tabloda gösterilmiştir: Fa = tip N için 0,4 Co Fa = tip NH, W, WH, WK için 0,2 Co

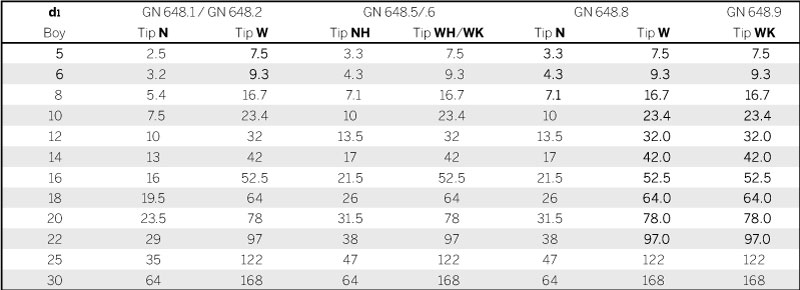

kN biçiminde C dinamik yük değerleri
Dinamik koşullar altında kullanıldığı zaman, bilyeli mafsal başlarının kullanım ömrünü belirme konusunda yardımcı olurlar.
