Montaj bilgileri

Evrensel mafsallar ve Evrensel mafsal şaftları

Montaj bilgileri

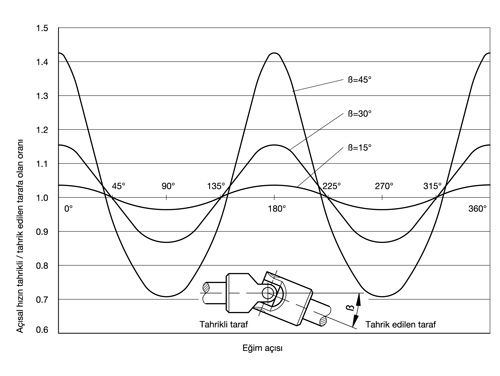

Tekli evrensel mafsallar ilk pürüzsüz dönüşü düzensiz bir dönüş olarak aktarır. Tahrik şaftının tekli evrensel mafsal üzerinden bir devri, sürülen şaftın iki kat hızlanmasına ve yavaşlamasına neden olur. Düzensizliğin boyutu ß çalışma açısına bağlıdır.

Sürülen şaftın pürüzsüz şekilde dönmesini sağlamak için iki tekli veya bir çiftli evrensel mafsal gereklidir. Hareketteki ufak düzensizliklerin kabul edilebilir olduğu veya ufak çalışma açılarının kural olduğu durumlarda tekli evrensel mafsal uygun olacaktır.

Dönüş hızının pürüzsüz aktarımı için, ß eğim açısı bağlantı şaftlarının her iki ucunda da eşit olmalıdır.

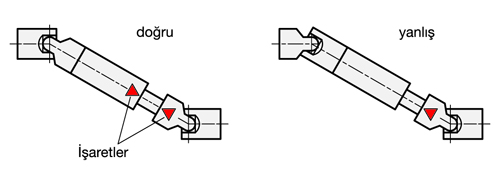

Evrensel mafsal şaftlarının hatalı bağlanması nedeniyle, her bir mafsalın düzensiz dönüşü dengelenmez fakat güçlenir. Bu, mafsal yataklarının ve kama profillerinin yok olmasına izin verir. Bu nedenle, evrensel mafsal şaftı çiftlerinin işaretleri birbirinin tersi olmalıdır.

Ayrıca yataklar evrensel mafsallara mümkün olduğunca yakın olmalıdır.

Sürtünmeli yataklara sahip evrensel bağlantıların sürekli çalışması için yeterli yağlama gereklidir. Damlama yağ ile yağlama mümkün değilse en az günde bir kez yağlanmalıdırlar. Ayrıca evrensel mafsalı yağ veya gresle doldurulabilen bir GN 808.1 muhafaza ile beraber yerleştirmek mümkündür.

Sürtünmeli yataklı evrensel mafsallar, EG Tip

Boyutların seçimi

Tabloda EG tipi (tek sürtünmeli yatak) DIN 808 evrensel bağlantıların r.p.m. İle ilgili aktarılabilir çıkışı N ve/veya M torkları gösterilmektedir.

Değerler sadece sabit bir dönüş hızına, sabit yüke ve maks. 10° çalışma eğim açısına uygulanabilir. Paslanmaz Çelik evrensel mafsallar için uygulanabilir değillerdir.

Daha büyük ß eğim açıları için, k düzeltme katsayısı tarafından artırılan bir N nominal çıkış ve/veya bir M nominal torku seçilmelidir (aşağıdaki örneğe bakınız).

Örnek 1

Aktarılacak olan çıkış N = 0,65 kW

R.p.m. n = 230 dak.-1

Eğim açısı ß = 10°

Düzeltme katsayısı k = 1

Belirtici çıkış N = Nominal çıkış N

P kesişme noktasına 0.65 kW ve 230 dak.-¹’de ulaşılır (bu da 27 Nm’lik bir torka karşılık gelir).

P noktasına karşılık gelen bir sonraki boyut evrensel mafsal d1 = 25 çaplı modeldir.

Örnek 2

Aktarılması gereken tork M = 27 Nm

R.p.m. n = 230 dak.-1

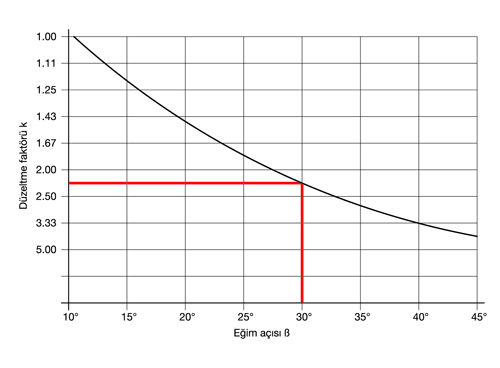

Eğim açısı ß = 30°

Düzeltme katsayısı k = 2,25

Belirtici tork = 2,25 x 27 Nm = 60 Nm

P1 kesişim noktasına, 61 Nm ve 230 dk-1’den ulaşılır (N = 1,47 kW gösterge çıkışına eşittir).

P1’e karşılık gelen bir sonraki boyut evrensel mafsal d1 = 36 çaplı modeldir.

İğne yataklı evrensel mafsallar, EW Tip

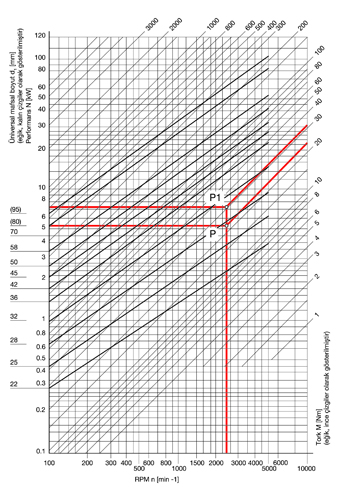

Tablo, DIN 808 tip EG (tek sürtünmeli yatak) evrensel bağlantıların transfer edilebilir çıkışı N ve / veya torkları M ile r.p.m n ilişkisini göstermektedir.

Değerler sadece sabit bir dönme hızı, sabit yük ve maksimum 10 ° çalışma eğim açısı için geçerlidir.

Daha büyük ß eğim açıları için, k düzeltme katsayısı tarafından artırılan bir N nominal çıkış ve/veya bir M nominal torku seçilmelidir (aşağıdaki örneğe bakınız).

Örnek 1

Aktarılacak olan tork N = 5,5 kW

R.p.m. n = 2300 dak.-1

Eğim açısı ß = 10°

Düzeltme katsayısı k = 1

Belirtici çıkış N = Nominal çıkış N

P kesişme noktasına 5.5 kW ve 2300 dak.-1’de ulaşılır (bu da 23 Nm’lik bir torka karşılık gelir).

P noktasına karşılık gelen bir sonraki boyut evrensel mafsal d1 = 28 çaplı modeldir.

Örnek 2

Aktarılması gereken tork M = 23 Nm

R.p.m. n = 2300 dak.-1

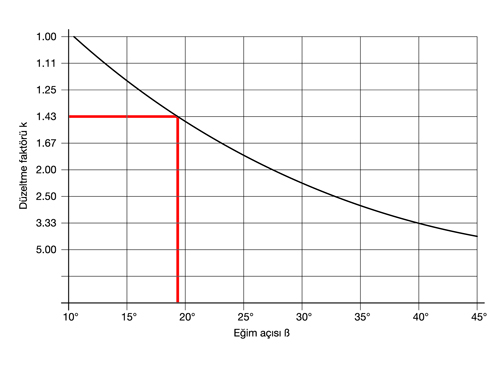

Eğim açısı ß = 18°

Düzeltme katsayısı k = 1,43

Belirtici tork = 1,43 x 23 Nm = 33 Nm

P1 kesişme noktasına 33 Nm ve 2300 dak.-1’de ulaşılır (bu da bir belirtici çıkış ile eşittir N = 7,9 kW).

P1’e karşılık gelen bir sonraki boyut evrensel mafsal d1 = 32 çaplı modeldir.
