Sabit kolların şafta takılması için çeşitli bağlama türleri kullanılır:
- dişli şafta vidalanmış tertibat için plastik malzemeye kalıplanmış pirinç başlıklı ve vida somunlu kollar;
- normal işlenmiş çubuktan (ISO tolerans h9) yapılmış düz bir şaft (dişsiz) üzerine sıkı geçirme montajı için özel teknopolimerden (orijinal ELESA tasarımı) yapılmış yerleşik kendinden kilitlenen başlıklı kollar. Bu çözüm, kaldırma kolunun maruz kaldığı titreşimler veya kolun kendisini tutarken operatörün eliyle istemsiz olarak uyguladığı dönme kuvvetleri nedeniyle zaman içerisinde vidaların kendiliğinden çıkmasını önler.
- kalıplanmış plastik malzemeden elde edilmiş dişli delikli kollar.
Kalıplanmış plastik malzemeden elde edilen dişli delikler ile uygulamalar için, diş boyutunun standartlarda belirtilen spesifikasyonlara göre daha küçük tutulmasına ilişkin önlem alınmıştır. Bu durum, ortam sıcaklığında sıkıştırılırken vida somunu dişlerinin vidaya hafifçe uyum sağlamasına olanak verir ve böylece etkili bir kilitleme etkisi sağlayan esnek bir reaksiyonla bağlama oluşturur.
Sıcak montajla daha iyi sonuçlar elde edilebilir: kol, dişli pime vidalanmadan önce 80÷90°C’ye ısıtılır. Öncelikle bu montaj yöntemi, vida somunu dişi vidalama yapıldığında genişleyip şaft üzerindeki diş yüzeyinin hafif pürüzlü olması sebebiyle soğutarak büzülme işlemi ile son derece verimli bir kilitleme etkisi elde edilmesini sağlaması yönünden vidalama işlemini kolaylaştırır.
Özel teknopolimerden yapılmış kendinden kilitlenen burçlu çözüm (Şekil 1) , esnek bağlamanın hiçbir titreşime veya operatörün elle uyguladığı döner kuvvetlere duyarlı olmaması yönünden, vidanın kendiliğinden açılmasına karşı en etkilisidir.
Ayrıca kilit, kendi ekseni boyunca normal çekme hareketine maruz kaldığında kolun çıkmamasını da sağlar. Bununla bağlantılı olarak, ELESA laboratuvarlarında yürütülen araştırma çalışması ve testlerin sonuçları gelmiş olup, özel teknopolimerden yapılmış kendinden kilitlenen burçlarla yapılan birleştirme işleminin teknik geçerliliğini doğrulamıştır (Şekil 2 and 3).

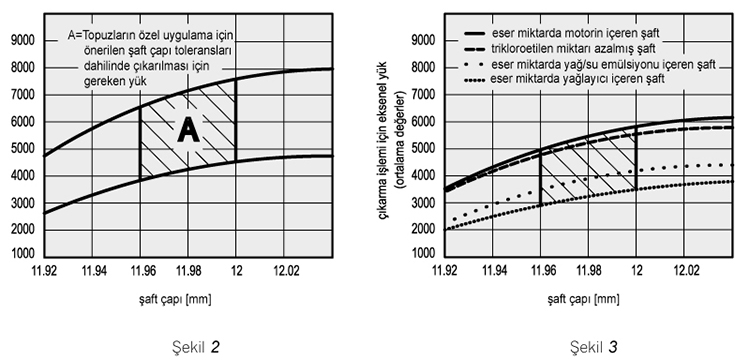

Şekil 2 ’deki grafik, kuru veya trikloroetilen ile yağlardan arındırılmış olan şaftın çapındaki (mm) değişimlerin bir fonksiyonu olarak [N] cinsinden ifade edilen eksen kaydırma eforundaki değişimleri gösterir. İki eğri, 12 mm çaplı bir deliği olan kendinden kilitlenen bir kol tipinde yapılan yüzlerde testin minimum ve maksimum değerlerini temsil eder. A alanı, 12 mm ticari çaplı (tol. h9) bir şafta yönelik değerleri içermektedir.
Şekil 3 ’teki grafik, şaftın yüzey alanının bir fonksiyonu olarak eksen kaydırma eforundaki değişimleri (ortalama değerler) gösterir. Tahmin edilebileceği üzere, şaft yüzeyi üzerinde makine yağı veya emülsifiye edici yağ bulunması kolu kaldırma eforunu azaltır. Bununla birlikte, bu olumsuz koşulda bile, kolu dışarı kaydırmak için gereken eksenel eforun bunun uygulamada gerçekten olamayacağını sağlayacak şekilde olduğu kolayca fark edilebilir.
Bu tip bir kolun kullanılması, şaftın ucunda yiv oluşturulmasını gerektirmemesi yönünden büyük bir kazanç sağlar. Özel teknopolimerden yapılmış kendinden kilitlenen burç, esnek bağlamanın elde edilmesini sağlar ve kol da ısıyla sertleşen malzemelere özgü tüm yüzey sertliğini ve yıpranma direncini korur.
Montaj talimatlar: kolu hafif yivli şaft üzerine yerleştirin ve elle veya küçük pres yardımıyla olabildiğince itin. Alternatif olarak, yerine oturana dek kola plastik veya ahşap tokmakla hafifçe vurulabilir. Bu durumda, yüzey hasarını önlemek için ürün üzerinde bir bez veya uygun yumuşak malzeme kullanmanız şiddetle tavsiye edilir.
