Çift tüplü doğrusal aktüatörler

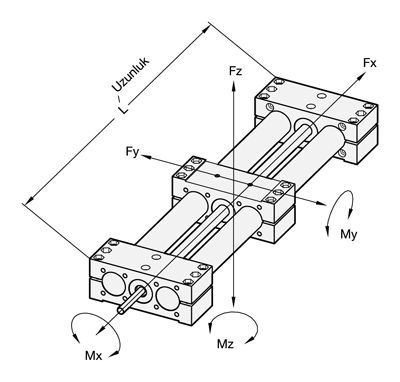

GN 491

d GN 491	N cinsinden Fx	Uzunluk l için N cinsinden Fy =			Uzunluk l için N cinsinden Fz =			Nm cinsinden Mx	Nm cinsinden My	Nm cinsinden Mz
d GN 491	N cinsinden Fx	500	1000	1500	500	1000	1500	Nm cinsinden Mx	Nm cinsinden My	Nm cinsinden Mz
18	425	215	110	-	105	80	-	22	35	40
30	850	1100	900	550	600	350	150	100	100	100
40	1100	3700	2800	1400	2100	600	130	150	140	170
50	1900	3850	2400	2100	3100	700	200	180	220	290
60	2700	6900	2700	5100	6300	2800	360	320	350	500

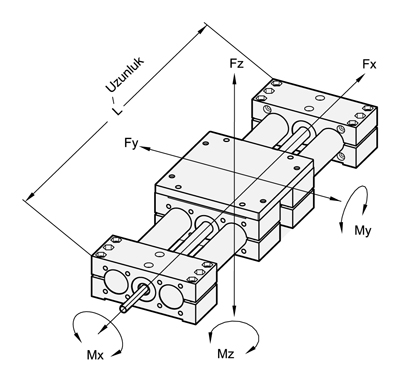

GN 492

d GN 492	N cinsinden Fx	Uzunluk l için N cinsinden Fy =			Uzunluk l için N cinsinden Fz =			Nm cinsinden Mx	Nm cinsinden My	Nm cinsinden Mz
d GN 492	N cinsinden Fx	500	1000	1500	500	1000	1500	Nm cinsinden Mx	Nm cinsinden My	Nm cinsinden Mz
18	425	290	180	-	150	105	-	42	50	75
30	850	1500	1300	800	700	550	50	150	150	200
40	1100	6400	3400	1900	2400	750	230	180	210	260
50	1900	7500	5100	2700	3400	850	340	250	350	530
60	2700	11500	9500	8200	7500	3100	610	550	650	980

Belirtilen Fy ve Fz kuvvetleri kılavuz boruda yaklaşık 0,5 mm bükülmeye neden olur.

TANIM

Sürgü, yatak tip ikiz kenar dişli bir mil ve bir kılavuz somun tarafından hareket ettirilir. Sürgü, iki paralel krom kaplı borudan geçerek, yüksek yük kapasitesine yol açar ve doğrusal aktüatör tarafından yüksek bükme momentlerinin dengelenmesine olanak verir.

GN 492 tip için, ikinci bir sürgü ve bir adaptör plakası uygulama seçeneklerini genişletir.

Bu çift borulu doğrusal aktüatörler elle kullanım (el çarkı) için tasarlanmıştır. Ayrıca doğru yağlama ile 250 rpm kadar çok döner mil hızlarını emebilir.

Konumlandırma doğruluğu 0,2 mm / 300 mm seyir, maksimum ters pay 0,1 mm’dir.

Ayarlama veya konumlandırmayı ölçmek için, DD52R / DD51 / DD52R-E / DD51-E dijital konum göstergeleri takılabilir. Milin gereken genişlemesi, GN 491.1 kurulum kitleriyle (bkz. sayfa) sağlanır.

İlave bilgi için GN 491 / GN 492 standart sayfalarına bakınız.
