10.8 DIN ISO 286 ISO-Temel toleranslar

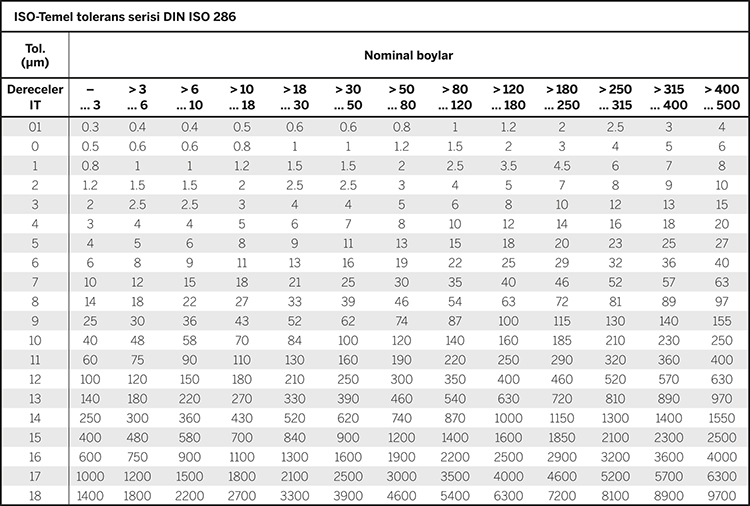

Bu ISO Standardı, nominal boyut ve boy sisteminin temelini temsil etmektedir ve temel boyutlarla ilgili hesaplanmış temel tolerans değerleri tabloda gösterilmektedir.
Bu tablonun kullanımı, pürüzsüz dairesel silindirik iş parçalarıyla veya iki paralel yerleştirme düzlemi veya temas alanı olan benzerleriyle sınırlıdır.
ISO tolerans derecesine (IT) atfedilen değerler, tolerans değerini ve dolayısıyla tolerans alanını belirtir. Sayılar arttıkça, tolerans boyutu da artar.
Tolerans alanının nominal boyuta (sıfır) göre konumunu belirlemek amacıyla, tolerans derecesi IT olarak seçilen sayıdan önce bir harf gelir.

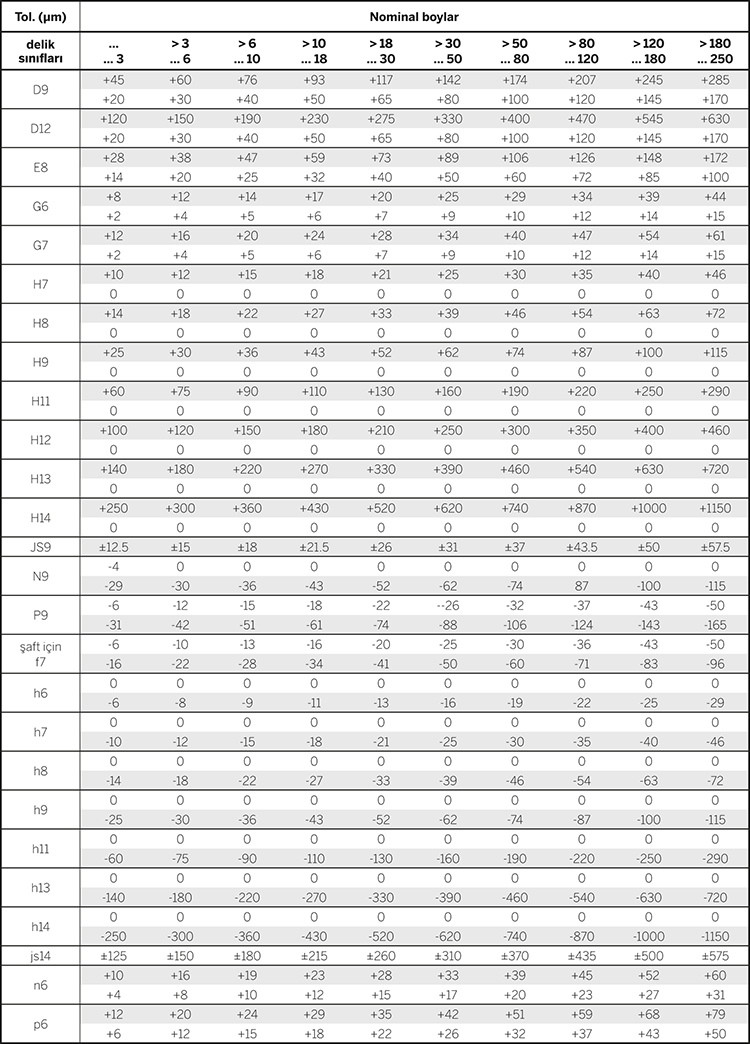

Tolerans alanı H, delikler için en yaygın değerdir. Deliğin nominal boyuta karşılık gelen minimum boyutunu belirler.
İzin verilen maksimum boyut, nominal boyut artı IT toleransına karşılık gelir.

Örnekler:
delik 20 H7 = 20 +0.021/0 | delik 8 H11 = 8 +0.090/0
min. boyut: 20,000 | min. boyut: 8,000 8.000
maks. boyut: 20,021 | max. maks. boyut: 8,090
