5.6 Çark seçimi
Önceki paragraflarda belirtilen parametre ve çalışma özelliklerinin her biri, çark seçiminde yer alan üç adımdan birinde kullanılmaktadır.
1. Adım

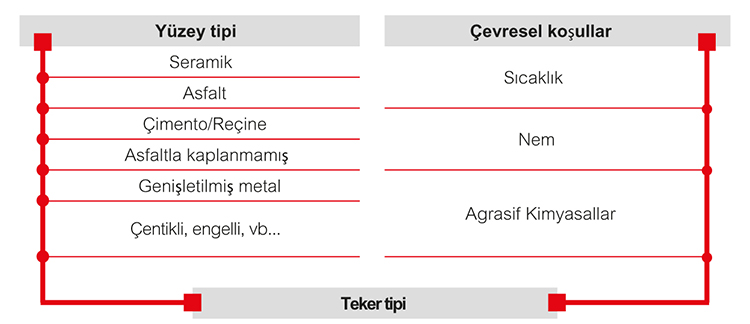

1. adımda, zemin ve çalışma ortamına uygun çark tipi tanımlanır. Çark tipi seçimini etkileyen faktörler aşağıdaki grafikte özetlenmektedir; “çark tipi” şu anlama gelir:
- kaplamayı ve çarkın merkez gövdesini oluşturan malzemeler;
- kaplama ile çarkın merkez gövdesi arasındaki bağlantı tipi
- yuvarlanma hareketleri.
2. Adım
2. adımda, söz konusu uygulamanın gerektirdiği ve çark çapının belirlenmesi için gereken yük kapasitesi, statik yük ve düzlük değerleri hesaplanır. Bu adımın en önemli kısımlarından biri, çarkın desteklemesi gereken yükün analizidir. Farklı çalışma koşullarına göre hangi hesaplamaların yapılacağı ve hangi değerlerin hesaba katılacağı, aşağıdaki şemada gösterilmektedir. Belirlenen tüm değerlerin üretici kataloğunda belirtilen nominal değerlerden daha yüksek olmaması sağlanırken, bu özellikler her zaman belirtilmelidir (hız ve yükün büyüklüğü ve yapısı). Aynı çark karakteristiği ile ilgili bu çeşitli özelliklerin değerlendirilmesi ile farklı veriler ortaya çıkıyorsa, son seçim en tedbirli koşula göre yapılmalıdır.
3. Adım
3. adımda doğru tekerlek seçimi yapılır. Bu adım, iki farklı bölüme ayrılabilir:
- Manevra kabiliyeti ve yönlülük gerekliliklerine bağlı olarak sabit veya döner braket seçimi;
- 2. Çark ve braketin dinamik yük kapasitesi ile nominal dinamik yük kapasitesi arasındaki uyumluluğu kontrol etmek.

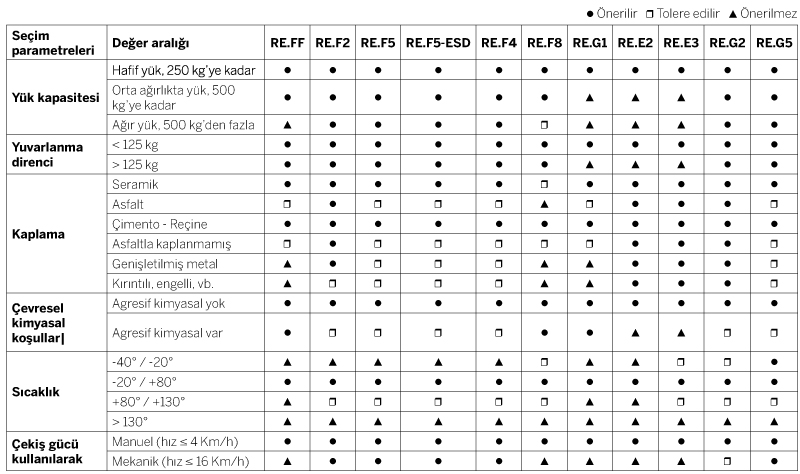

Uygulamanın özelliklerine göre doğru çark seçimine yönelik bazı göstergeler aşağıdaki tabloda özetlenmektedir.
-
