Doğrusal aktüatörler

Doğrusal aktüatör	N cinsinden Fx	Uzunluk l için N cinsinden Fy =			Uzunluk l için N cinsinden Fz =			Nm cinsinden Mx	Nm cinsinden My	Nm cinsinden Mz
Doğrusal aktüatör	N cinsinden Fx	500	1000	1500	500	1000	1500	Nm cinsinden Mx	Nm cinsinden My	Nm cinsinden Mz
18	400	80	-	-	65	-	-	1.5	4.5	4.5
30	850	500	70	15	550	55	10	6.5	15	15
40	1100	2150	250	65	1900	150	50	15	42	42
50	1750	3100	650	150	3100	650	150	29	69	69
60	2600	4550	1500	400	4550	1400	350	45	125	125

Yük verisi, Çelik (SCR) veya Paslanmaz Çelik (NI) ile üretilmiş GN 291, GN 292, GN 293 doğrusal aktüatörler için geçerlidir.

Belirtilen Fy ve Fz kuvvetleri kılavuz boruda yaklaşık 0,5 mm bükülmeye neden olur.

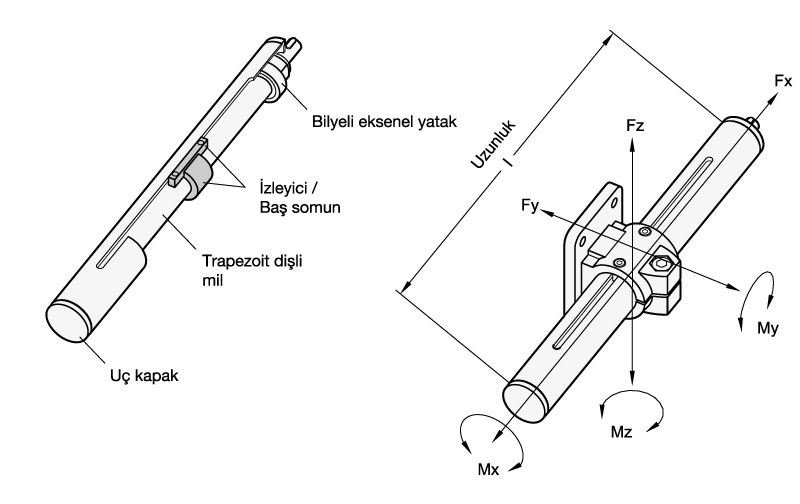

Bir baş somun, doğrusal aktüatörün eksensel yataklı ikiz kenar dişli mili üzerinden eksenel yönde hareket eder. İzleyici, dönüşe karşı korumayı garantiler ve farklı doğrusal aktüatörler ile bağlantı sağlar. Doğrusal aktüatörler manuel kullanım (el çarkı) için tasarlanmıştır.

Konumlandırma kesinliği 0,2 mm / 300 mm vuruş şeklindedir, maksimum ters hareket ise 0,1 mm şeklindedir.

Kılavuz borular krom kaplama Çelik (SCR) veya Paslanmaz Çelik (NI) olarak mevcuttur. DIN 2391 veya DIN 2462 hassas çelik boruların tolerans aralığında üretilmişlerdir.

Doğrusal aktüatörleri yerine sabitlemek ve bunları doğrusal aktüatör bağlantıları olarak yenilemek için boru kelepçe bağlantı programında geniş yelpazede farklı bileşenler mevcuttur.

Ayrıca yer değiştirme veya yerleşimi ölçmek için dijital konum göstergeleri (DD52R / DD51) takılabilir.

Yüksek bükülme güçlerinin Mx oluştuğu uygulamalarda kare borulu doğrusal aktüatörler veya çift borulu doğrusal aktüatörler tercih edilmelidir.

Ayrıca boru kenetleme konnektörü programı içerisinde geniş çeşitlilikte farklı bileşenler de bu kare borular için mevcuttur. Doğrusal aktüatör konnektörler iki parçalı elemanlardan oluşur; kare tüplerin hassasiyeti için özel gereklilikler yoktur.

TANIM

GN 146.1 doğrusal aktüatör bağlantılı, bir ya da her iki tarafında mil olan, sağ veya sol dişli GN 291 doğrusal aktüatör.

GN 147.1 doğrusal aktüatör bağlantılı, bir ya da her iki tarafında mil olan, sağ veya sol dişli GN 291.1 kare doğrusal aktüatör.

TANIM

İki GN 146.1 doğrusal aktüatör bağlantılı, bir ya da her iki tarafında mil olan, sol veya sağ dişli GN 292 doğrusal aktüatör, iki konnektör simetrik olarak hareket eder.

Talep üzerine GN 292.1 kare doğrusal aktüatörler

TANIM

İki GN 146.1 doğrusal aktüatörlü, her biri sağ veya sol dişli, iki ayrı dişli mili olan GN 293 doğrusal aktüatör, iki konnektör birbirinden bağımsız şekilde hareket eder.

Talep üzerine GN 293.1 kare doğrusal aktüatörler
