1.1 Konum göstergeleri

ELESA-CLAYTON konum göstergeleri, okuma veya harekete tipine göre sınıflandırılabilir. Göstergeleri üretim sırasında takılan integral modeller haricinde, göstergeler normalde el çarkları/topuzlarından ayrı olarak temin edilir.

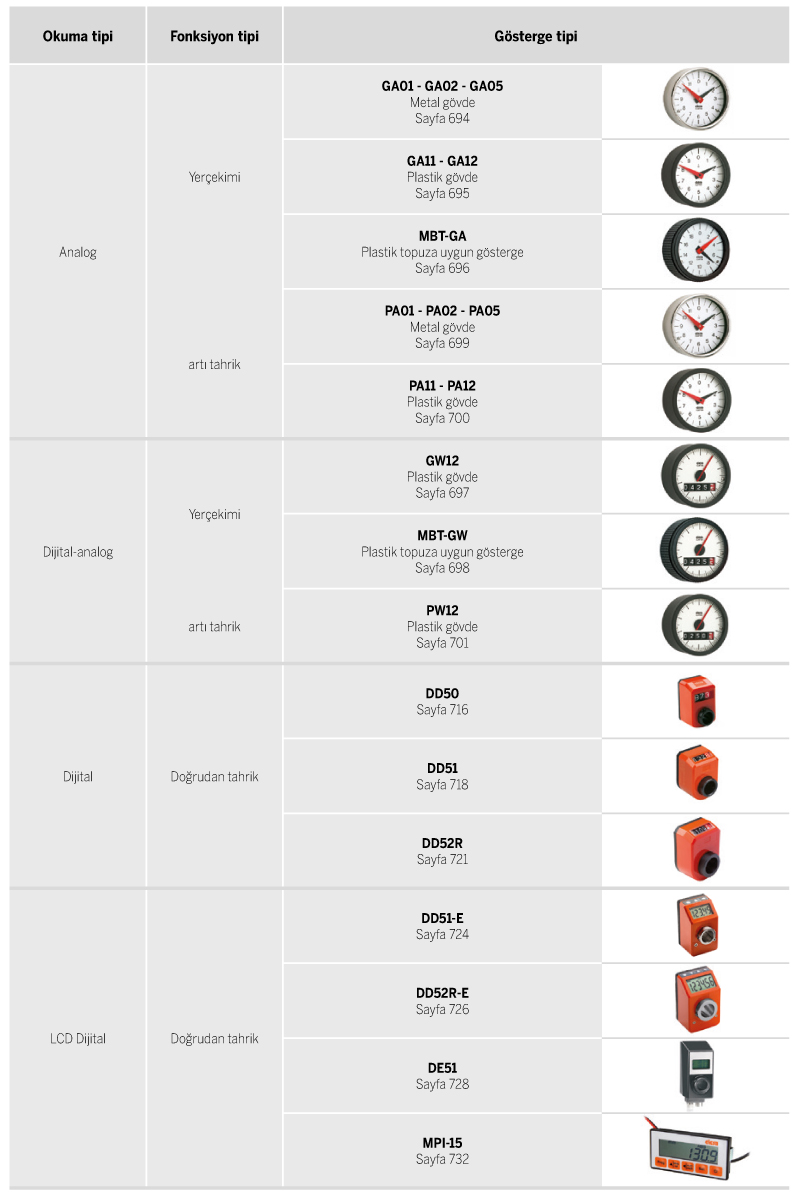

Okuma tipi

Analog: Bu okuma, bölmeli bir kadranda iki döner ibre ile gösterilir.

Dijital-Analog: Bu okuma, bölmeli bir kadranda direkt olarak bir döner sayaç ve bir döner ibre ile gösterilir.

Dijital: Bu okuma, direkt olarak bir döner sayaç ile gösterilir.

LCD Dijital: Bu okuma, direkt olarak dijital bir elektronik ekran ile gösterilir.

Normalde analog göstergeler, sıfır başlangıç konumundan itibaren kontrol dingili tarafından yapılan dönüş sayısını ve dönüşün bir bölümünü gösteren iki ibre ve bölmeli bir kadran ile birlikte temin edilmektedir.

Fonksiyon tipi

Yerçekimi hareketi: El çarkı dingili is yatay veya maks. 60° eğimli iken kullanılır. Göstergeli el çarkının dönüşü ibrelerin hareket etmesini sağlarken, uygun şekilde denkleştirilmiş kadran yerçekimi kuvvetiyle sabit kalır.

Pozitif tahrik hareketi: Herhangi bir pozisyondaki dingillerde kullanılır. Göstergeli el çarkının dönüşü ibrelerin hareket etmesini sağlarken, kadran makineye takılı bir tespit pimi sayesinde sabit kalır.

Direkt tahrik hareketi: Herhangi bir pozisyondaki kontrol dingillerinde kullanılır; gösterge doğrudan kontrol dingiline monte edilir ve bir arka pim sayesinde pozisyonunda tutulur.
