2.2 TOPUZLARIN DİŞLİ EKLERLE KENETLENMESİ (MONTAJ TİPLERİ)

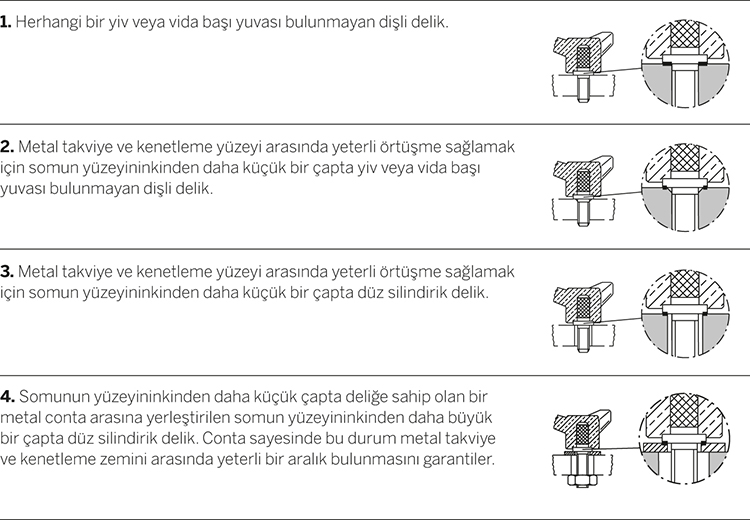

Optimum kenetleme koşulları oluşturan montaj tipleri

Kenetleme topuzu üzerindeki plastik temel, hiçbir zaman kenetleme yüzeyine dayanmamalıdır. Bu şekilde metal ekler (dişli somun veya yivli başlık) eksenel çekme gerilimi uygulandığında hiçbir zaman anormal bükülmeye maruz kalmazlar (“sarmal” etkisi). Dolayısıyla, metal ekin plastik malzemeye bağlanması, doğru şekilde strese yani yalnızca sıkıştırmak için topuza uygulanan torka maruz kalır.

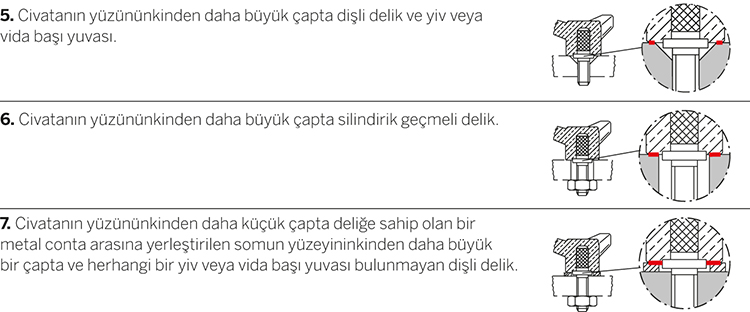

Hatalı montaj tipleri

Kenetleme topuzunun plastik tabanı direkt olarak kenetleme yüzeyine dayandığında; dişli somun veya yivli başlık da plastik malzeme ile bağlantısını riske atabilecek bir eksensel yüke maruz kalacaklardır (“sarmal” etkisi). Geniş güvenlik payı ile bu kuvvetin değerleri, elle gerçekleştirilen normal işlemler ile uygulanan değerlere göre her zaman yüksektir, ancak hatalı kullanım durumlarını göz önünde tutmak isteyen tasarımcılar 5-6-7 örneklerinde gösterilen durumlardan kaçınmalıdır.
