“Vakum” terimi, gaz basıncının atmosfer basıncından daha düşük olduğu bir ortamda ortaya çıkan fiziksel durumu anlatır.
Atmosfer basıncından daha yüksek olan tüm basınç değerleri pozitifken, daha düşük olan tüm basınç değerleri de negatiftir.
P atm = Atmosfer basıncı
P o = Sıfır basınç, mutlak vakum
P+ = Pozitif göreli basınç
P ass = Mutlak basınç
P - = Negatif göreli basınç
Basınç, boyutsal olarak yüzey birimi başına bir kuvveti temsil eder, ölçüm birimi pascal (Pa sembolü) olup, 1 N (newton) bir kuvvet 1 m2’lik bir yüzey birimine uygulandığında elde edilen basıncı temsil eder.
Bu nedenle, ortaya çıkan sonuç aşağıdaki gibidir:
pascal = newton/metro² ==> Pa = N/m²
Bazı uygulamalarda, 100 Pa’ya eşit milibar (mbar) ve 133,322 Pa’ya eşit Torr veya mmHg gibi alternatif birimler kullanılması yaygındır; bu son birim, Uluslararası Sistemde (IS) bir ölçüm birimi olarak kullanılmamasına rağmen esas olarak tıp alanında (kan basıncı) kullanılmaktadır.

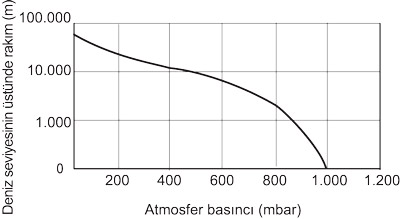

Aşağıdaki tabloda daha iyi görülebileceği gibi, mbar cinsinden ölçülen atmosfer basıncı, rakım (m cinsinden ölçülür) değiştikçe değişir.
Deniz seviyesinde ölçülen atmosfer basıncı değerleri ve aynı değerlerin farklı rakımlarda ölçülmesi arasında karşılaştırma.
| mmHg | mbar | Rakım m | -60 kPa | -75 kPa | -85 kPa | -90 kPa | -99 kPa |
|---|---|---|---|---|---|---|---|
| 760 | 1013.25 | 0 | 60.0 | 75.0 | 85.0 | 90.0 | 99.0 |
| 750 | 999.9 | 111 | 58.7 | 73.7 | 83.7 | 88.7 | 97.7 |
| 740 | 986.6 | 200 | 57.3 | 72.3 | 82.3 | 87.3 | 96.3 |
| 730 | 973.3 | 275 | 56.0 | 71.0 | 81.0 | 86.0 | 95.0 |
| 720 | 959.9 | 467 | 54.7 | 69.7 | 79.7 | 84.7 | 93.7 |
| 710 | 946.6 | 545 | 53.3 | 68.3 | 78.3 | 83.3 | 92.3 |
| 700 | 933.3 | 655 | 52.0 | 67.0 | 77.0 | 82.0 | 91.0 |
| 690 | 919.9 | 778 | 50.7 | 65.7 | 75.7 | 80.7 | 89.7 |
| 571 | 894.6 | 1000 | 48.7 | 63.1 | 73.1 | 78.1 | 87.1 |
| 593 | 790.6 | 2000 | 37.7 | 52.7 | 62.7 | 67.7 | 76.7 |
Kaldırma kuvveti
Vakum kafalarını seçmek için referans olan ve tablolarda da verilen parametrelerden biri kaldırma kuvveti (kg cinsinden ifade edilir) olup, her bir vakum kafası tipi için benzersizdir ve aşağıdaki formülle hesaplanır:
Burada:
F = Kg cinsinden ifade edilen kaldırma kuvveti;
S = cm² cinsinden ifade edilen vakum kafasının kavrama yüzeyi;
P = Kg/cm² cinsinden ifade edilen ve vakum derecesine bağlı olan atmosfer basıncının uyguladığı kuvvet;
η = Güvenlik katsayısı.
Güvenlik katsayısı
Katalogdaki vakum kafaları, tablolarda belirtilen kuvvet değerinin üç katına eşit olan bir yükü asılı tutacak şekilde teorik olarak tasarlanmıştır.
Gösterilen değerler aşağıdakiler düşünülerek elde edilmiştir:
P = 0,75 Kg/cm²: yaklaşık 250 mbar mutlak basınçta (-75 KPa) vakum düzeyiyle geliştirilmiş değer.
η = 3: güvenlik katsayısı, vakum kafalarının kavrama yüzeyi yatay olduğunda, yüzey düz olduğunda ve su geçirmez olduğunda ve hareketli yükün hızlanması veya yavaşlaması 10 m/sn² değerinden daha küçük olduğunda geçerlidir.
Hacim
Vakum kafasının dahili geometrik hacmidir ve özellikle birden çok vakum kafası kullanılıyorsa, boşaltma zamanının hesaplanması için tüm dağıtım devresine eklenecek hacmi, yani “boşaltılacak” hava miktarını temsil eder.
Bu, vakum jeneratörünün emme akış kapasitesini belirlemek için kullanılan bir parametrelerden biridir.
Bu parametre, jeneratörün boyutu, örneğin sac metallerde veya cam tabakalarda olduğu gibi vakum kafalarının alt yüzeyiyle mükemmel bir sızdırmazlık oluşturan ürünlerin taşınmasıyla ilgili olduğunda özellikle önemlidir.
Taşınacak malzemenin potansiyel olarak “nefes alabilir” olduğu her durumda, doğru emme akış oranını belirlemek amacıyla tek bir vakum kafasıyla kavrama testleri yapılması önerilir.
Vakum kafalarını seçmek için parametreler
Her bir uygulamaya ve ürün tipine en uygun olan bileşen tipini seçmek için, aşağıdaki parametreler dikkate alınmalıdır:
