Pnömatik tutturma kıskaçları

Bu pnömatik tutturma kıskaçları (MISATI patenti), bağlama düzenekleri ve taşıma sistemlerinde iş parçalarının sıkıştırılması, tutulması, kavranması ve konumlandırılması için kullanılır.

Bu pnömatik tutturma kıskaçlarının dikkat çekici noktaları şunlardır:

• yüksek sıkıştırma kuvveti
• küçük boyutlar
• düşük hava tüketimi
• hafif ağırlık

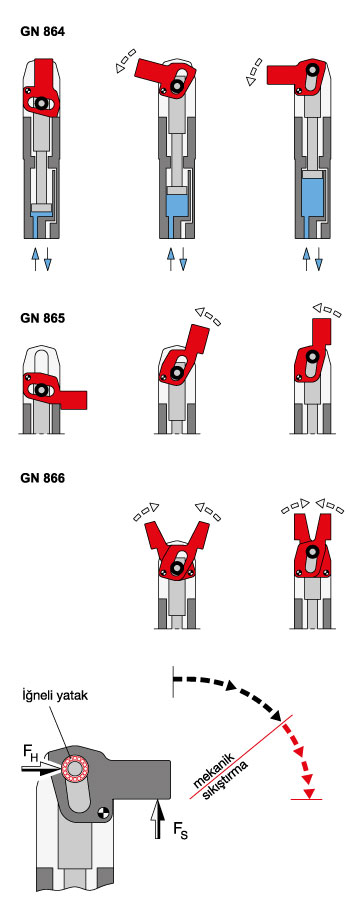

Bu üç kelepçe tipinin çalışma prensibi, sağ taraftaki çizimlerde görülebilir.

20, 32, 40 ve 50 mm çapındaki pistonlar 60 Nm ila 475 Nm’ye kadar sıkıştırma kuvveti sağlar, bu da sıkıştırma kuvvetlerinin rakip kelepçelere göre çok daha yüksek olmasına olanak verir.

Pnömatik tutturma kıskaçları, uzun ömürlü olmak üzere tasarlanmış ve ayarlanmıştır. Fonksiyonel testler, 20 milyon döngüden sonra bile halen dayanıklı olduklarını kanıtlamıştır.

İlave dikkat çekici noktalar şunlardır:

• Hareket yolu, sıkıştırma darbesinin (sıkıştırma kuvveti FS) sonunda, geri dönüşümsüz kendiliğinden kilitleme (tutma kuvveti FH) gerçekleşecek şekilde tasarlanmıştır.
• Sıkıştırma kolunun ileri darbe sekansı hızlıdır ancak nihai sıkıştırma hareketi yavaştır ve sonuç olarak pnömatik amortisöre gerek yoktur. Ancak büyük yığınlar taşınacağı zaman talep üzerine temin edilebilir.
• Sıkıştırma mekanizmasında optimum sıkıştırma kuvvetleri ve kısıtlı yıpranma sağlayan iğneli rulman donanımlıdır.
• Entegre sıkıştırma mekanizmalı çelik silindir bir ünite halindedir. Bu da bu küçük ünitelerin çok çeşitli uygulamalarda yüksek oranda stabil olmasını sağlar. Hava bağlantısının tabana yerleştirilmesi de başka birçok avantaj sağlar.
• sıkıştırma mekanizması GN 864 da kelepçelerin düzgün çalışmasını engelleyebilecek kir ve diğer şeylerin (kaynak işlemleri gibi!) girmesini önlemek için kapalıdır.

Pnömatik tutturma kıskaçlarının ana gövdesindeki montaj delikleri, doğrudan dişi dişli delikler üzerine ya da cıvatalar üzerinde kuruluma uygun olarak tasarlanmıştır.

Merkezleme kılavuz burçları, pnömatik bağlama kelepçelerini monte ederken önemli bir fonksiyon sağlar: lateral..... emer

Silindirin bilezikli kelepçeyle montajı, sayısız kurulum yöntemlerini artırır. Bilezikli kelepçelerde de hassas konumlandırma için merkezleme kılavuz burçları kullanılır.

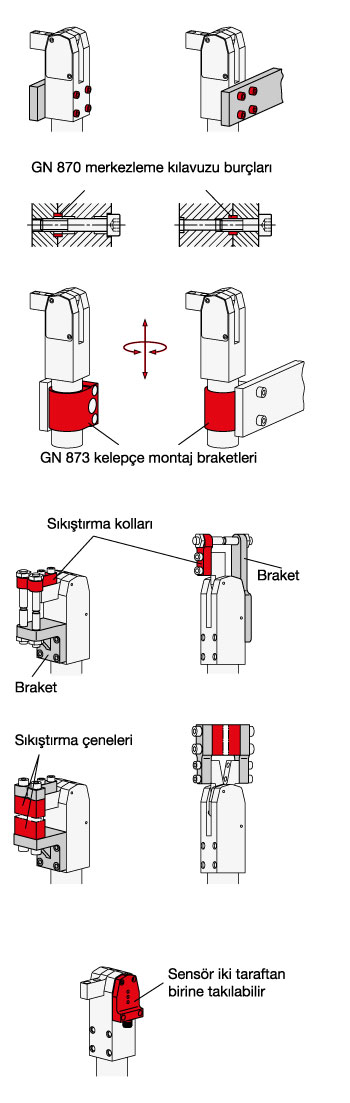

Pnömatik tutturma kıskaçları için, alet tutucular (sıkıştırma kolları için), itme sürgüleri ve sıkıştırma çeneleri gibi geniş çeşitlilikte aksesuarlar mevcuttur. Sağ tarafta gösterilen çizimler biraz fikir verebilir.

Sıkıştırma kolu üzerindeki sıkıştırma aletleriyle konsolların birleşimi bir alet setini temsil eder.

Sıkıştırma kolları ve çeneli bloklaron sabitlenmesi ve hassas konumlandırılması için, GN 870 merkezleme kılavuz burçları da kullanılır. Veri sayfaları ilave bilgi vermektedir.

Tüm pnömatik tutturma kıskaçları, darbenin son pozisyonunu izlemek için yakınlık anahtarlarıyla (endüktif sensör) takılabilir.
