Ölçeklendirme takımları

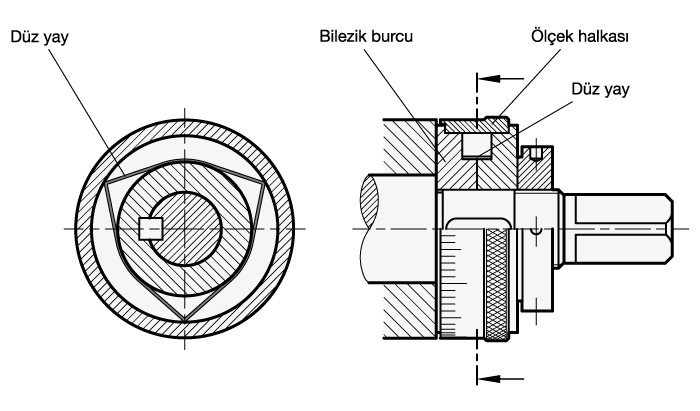

Montaj ve kurulum örneği

Tam bir ölçek takımı aşağıdakilerden oluşur:

1 Ölçeklendirme halkası	2 Bilezik burçları	3 Düz yay
GN 264-30	GN 268-24-K12	GN 374-0,3-10
GN 264-40	GN 268-32-K12	GN 374-0,4-10
GN 264-40	GN 268-32-K14	GN 374-0,4-10
GN 264-40	GN 268-32-K16	GN 374-0,4-10
GN 264-60	GN 268-50-K12	GN 374-0,6-10
GN 264-60	GN 268-50-K16	GN 374-0,6-10
GN 264-60	GN 268-50-K20	GN 374-0,6-10
GN 264-60	GN 268-50-K28	GN 374-0,6-10
GN 264-80	GN 268-60-K12	GN 374-0,8-10
GN 264-80	GN 268-60-K14	GN 374-0,8-10
GN 264-80	GN 268-60-K16	GN 374-0,8-10
GN 264-80	GN 268-60-K22	GN 374-0,8-10

Bilgi

Ölçek takımı, dingiller ile ayarlanabilen tüm makine bileşenlerinin hassas ayarlanması için kullanılır.Bütün parçalar çelikten imal edilmiştir. Düz yaylar, ölçek halkası ve mil veya yaka burçları arasında mükemmel ve neredeyse hiç olmayan bir bağlantı vardır. Mil ayarlandığında, mil dururken halkanın ayar opsiyonlarını bozmadan terazi halkasının güvenli bir şekilde sürülmesini sağlarlar.Ölçek takımına ait parçalar ayrı olarak sipariş edilmelidir.
