10.4 GN 110 – Çalıştırma elemanlarının şaftlara monte edilmesi için çapraz delikler

Bilgi

Çalıştırma elemanı ile şaft arasındaki bağlantı çoğunlukla çapraz bir pimden ya da başsız vidadan oluşur.
Sonuç olarak, çalıştırma elemanları üzerinde çapraz delikler genelde kolayca bulunamadığından, kullanıcı nispeten yüksek masraflarla karşılaşır.
GN 110’a çapraz delikli bileşenler, yalnızca rekabetçi fiyata sunulmakla kalmayıp, aynı zamanda üreticiyi gereksiz çizim işinden de kurtarır. Ancak bazı çalıştırma elemanlarının geometrik şekli, bu özel GN standardına modifikasyon için uygun değildir.

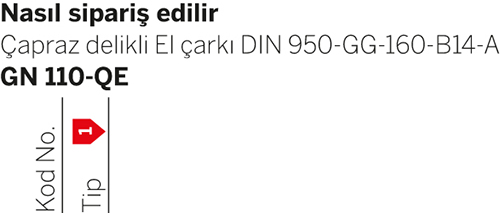

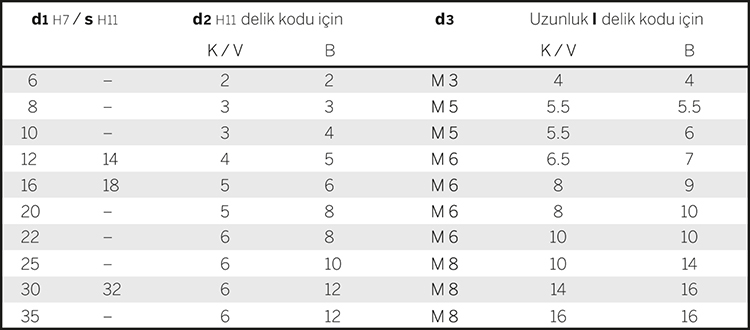

Pim yuvası d2 H11 yaylı tahrik pimlerine uygun şekilde delinir.

Bilgi

Evrensel mafsal şaftları ve evrensel mafsallardaki çapraz delikler, pim ya da itme vidası kullanarak şaft göbeği bağlantılarının oluşturulması için idealdir. Düz kama yivli veya kareli delikler için, evrensel mafsal ve şaftın eksene konumunu koruma işlevi görür.
H11 toleranslı d2 pim deliği sarımlı yaylı pimlerle kullanıma yöneliktir.

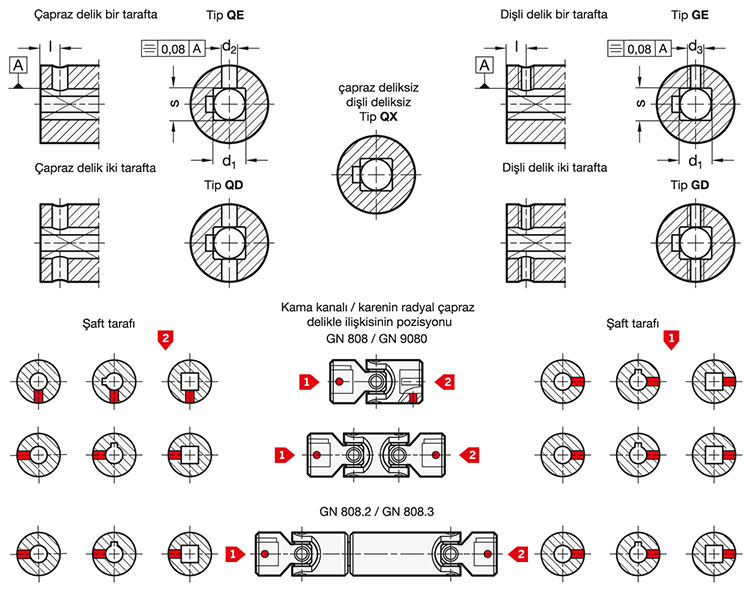

Çapraz deliklerin / dişli deliğin, göbek kama yuvasına / kareye göre konumu ve evrensel mafsalların konumu genel bakışta gösterilmektedir.

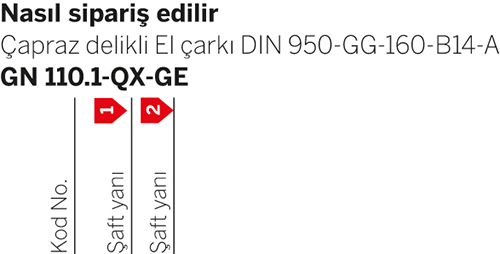

Mafsal yanlarından birinin çapraz deliksiz / dişli deliksiz teslim edilmesi halinde, bu durum parça numarasının gerekli yerinde QX ile gösterilir.
