Ayarlanabilir sürgü üniteleri

Açıklama

GN 900 ayarlanabilir sürgü üniteleri, neredeyse her tip uygulamaya uyum sağlayabilen iş tutucu (workholding) sistemlerdir.

Neredeyse tüm uygulamaları kapsayan farklı sürgü genişlikleri (30, 50, 80 ve 120 mm) ile dört standart boyut mevcuttur.

Her bir sürgü genişliği için standart olarak farklı açıklıklara sahip dıştan kılavuzlu sürgüler mevcuttur. Bu ayarlanabilir sürgü ünitelerinin tasarımı büyük boy bileşenler ile uyum sağlayabilir.

Bu ayarlanabilir sürgü üniteleri, makine ile işleme işlemleri için ayarlanabilir sürgü ünitesini yatay, dikey veya diğer açısal pozisyonlara getirmek üzere çeşitli adaptör bileşenleri ile birlikte kullanılabilir. Kendine has kenetleme tekniği, iş parçasının basit ve hızlı bir şekilde kenetlenmesini sağlar.

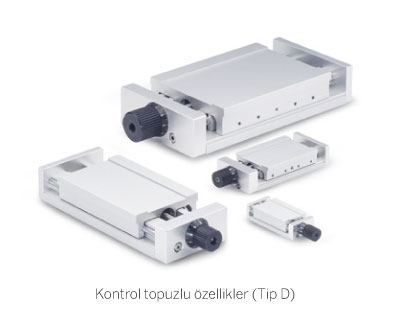

Tüm bileşenler, kontrol topuzlu ayarlanabilir sürgü ünitelerini aşınmayan hale getiren alüminyum, paslanmaz çelik ve plastik malzemeden üretilmiştir.

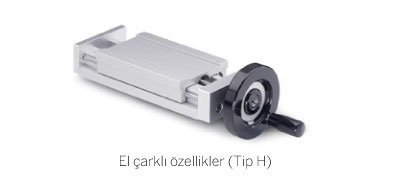

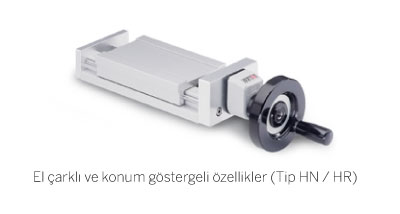

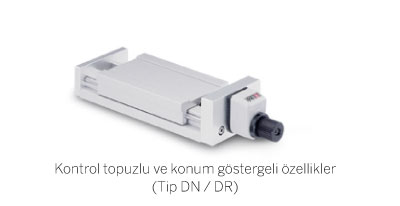

Dijital konum göstergeleri dahil veya hariç olarak geniş çapta farklı kullanım özellikleri de mevcuttur. Ek olarak çok sayıda diğer aksesuarlar da mevcuttur.

Diğer özellikler

- anotlanmış alüminyum sürgüler
- yüksek yük oranları
- olumlu sürtünme değerleri
- anotlanmış yüzey sertliğinin sayesinde yüksek kalite kızaklar
- geri tepmesiz şaft ayarlaması
- 0,05 mm’ye kadar ince ayar
- sıfır konumlu ölçeklendirme halkaları
- sürgülerin konumlandırılmasına uyan ayarlanabilir kenetleme kolları

Uygulama örnekleri

- Lehimleme / kaynak başlarının hassas konumlandırılması
- Püskürtmeli yazıcıların ayarlanması
- Ölçüm kameralarının ayarlanması
- Lazer başlıklarının ayarlanması
- Arka durdurma parçalarının yeniden ayarlanması
- Sensörlerin ayarlanması

Manuel olarak kontrol edilen GN 900.6 döner tezgah, ayarlanabilir sürgü üniteleri için uygulama aralığını önemli oranda genişleten bir konumlandırıcıdır.

X-Y ayarlanabilir tertibat, iki adet GN 900 ayarlanabilir sürgü ünitesi ve GN 900.4 montaj plakalı GN 900.2 X-Y bağlantı takımından oluşur.

X-Y-Z ayarlanabilir tertibat, üç adet GN 900 ayarlanabilir sürgü ünitesi, konum göstergeli X- ve Z- ekseni, GN 900.4 montaj plakası üzerine Z- eksenine monte edilmiş GN 900.6 döner tezgahtan oluşur.

X-Y ayarlanabilir tertibat, iki adet GN 900 ayarlanabilir sürgü ünitesi, 120° yatay çapraz açıda konumlandırılmış GN 900.5 döner plakalı Y- ekseni.

Özel uygulamalar

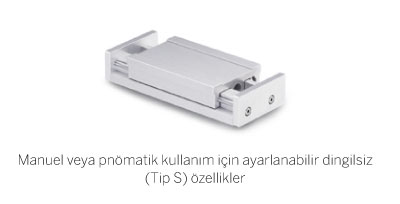

Monte edilmiş pnömatik silindirli tip S ayarlanabilir sürgü.

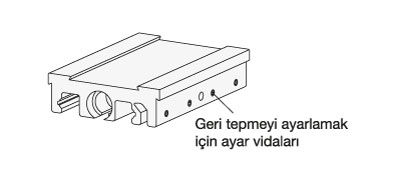

Dış sürgü, genelde hareketli parça olan presle şekillenmiş bir blok anotlanmış alüminyum kalıptan yapılmıştır. Standart olarak her bir dış sürgü uzunluğu için GN 900.2 bağlantı takımları, GN 900.4 montaj plakaları ve GN 900.5 döner plakaların monte edilebileceği bir adet dış sürgü boyutu bulunur Özel uzunluklar temin edilebilir.

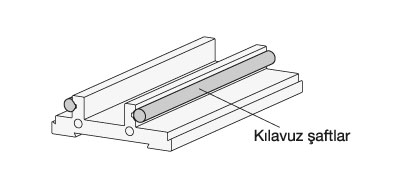

İç sürgü, taşıyıcı olan presle şekillenmiş bir blok anotlanmış alüminyum kalıptan yapılmıştır. Kılavuzlar yüksek kaliteli iki adet paslanmaz çelik şafttan üretilmiştir.

Yüksek yük değerleri ve olumlu sürtünme değerleri anotlanmış sert kılavuz yüzeyler sayesinde elde edilmiştir.

İç sürgünün uzunluğu, darbe uygulandığında dış sürgünün uzunluğuna göre belirlenir.

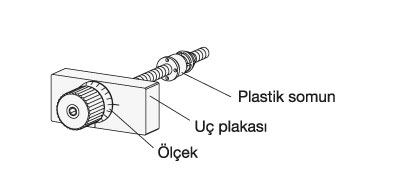

Geri tepmesiz tahrik ünitesi; bir uç plaka, takılmış bir paslanmaz çelik dingil, monte edilmiş bilye yatağı ve önceden takılmış bir plastik (-20 °C’den + 80 °C’ye kadar sıcaklık direnci) somundan oluşur.

Diş adımları şu şekildedir: Sürgü boyutu b = 30 : 0,5 mm Sürgü boyutu b = 50, 80, 120 : 1,0 mm

Konumlandırma için „0“ değerine yeniden ayarlanabilen bir ölçek (bir bölme çizgisi = 0,05 mm ayarlanabilir aralık) kullanılır.

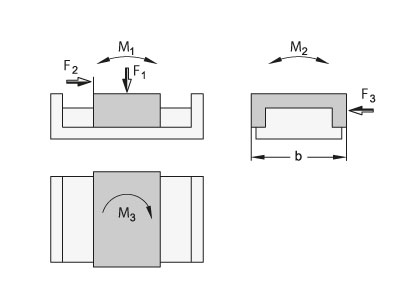

GN 900 ayarlanabilir sürgü üniteleri için izin verilen yük değerleri

* F2, maks. / izin verilen kayma itişidir

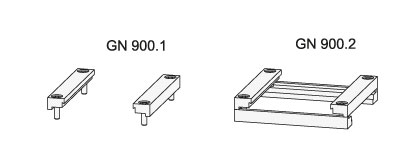

GN 900.1 bağlama üniteleri iki montaj rayından oluşur. Sonrakinde, ayarlanabilir sürgü ünitesi operatörün tarafındaki taban plakası üzerine monte edilmiştir.

GN 900.2 bağlantı takımları dört adet raydan oluşur. Sonrakinde, iki ayarlanabilir sürgü ünitesi, ayarlanabilir bir X-Y (veya Y-Z) tertibatı oluşturmak için birleştirilmiştir.

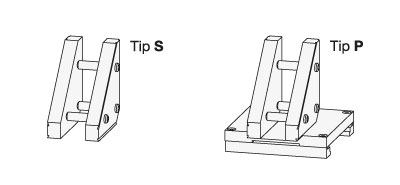

GN 900.3 bağlantı takımları iki adet plakadan oluşur. Sonrakinde, iki ayarlanabilir sürgü üniteleri, ayarlanabilir bir X-Z (veya Y-Z) tertibatı oluşturmak için birleştirilmiştir. Bu sürgünün referans eksenine paralel olması gerektiği zaman, ek bir plaka kullanılarak bu durum sağlanır.

GN 900.4 montaj plakaları, montaj için gerekli olan kenara makine ile işlenmiş bir adaptör plakası görevi görür. Makine ile işlenmiş bir montaj plakası kullanarak, mevcut sürgü üzerinde daha fazla çalışma yapmak gerekli değildir.

Plaka ayarlanabilir sürgü ünitesi üzerinde GN 900.1 bağlama ünitesi ile sabitlenmiştir.

GN 900.5 döner plaka, ayarlanabilir sürgü ünitesinin her açıda eğimli konumlandırılmasına izin verir.

GN 900.4 montaj plakalı ayarlanabilir sürgü ünitesi, GN 900.1 bağlantı ünitesi kullanılarak taban plakasına yerleştirilmiştir.

Ayarlanabilir sürgü ünitesi X-Y, ayarlanabilir sürgü ünitesi GN 900.2 bağlantı takımı kullanılarak taban plakasına yerleştirilmiştir.

Ayarlanabilir sürgü ünitesi X-Z, ayarlanabilir sürgü ünitesi GN 900.3 bağlantı takımı kullanılarak birbirlerine bağlanmıştır.

Ayarlanabilir sürgü ünitesi X-Y, GN 900.5 döner plakalı Y-sürgü takımı açısal pozisyonda gösterilmiştir.
