Ana özellikler
Kaplama
Dökme kalıplı poliüretan, sertlik 92 Shore A.
Çarkın orta gövdesi
Dökme demir.
Standart uygulamalar
- RBL: doğrudan merkeze uygulanan göbek. Çark göbeği, kenetleme için kama kanalı veya yuva elde etmek üzere kolayca tekrar işlenecek şekilde tasarlanmıştır. Çark üzerindeki tekrarlı işlemler, poliüretan kaplamanın bozunmasını önlemek için maksimum 80°C'ye kadar çalışma sıcaklığında (ürünün normal kullanımı sırasında tavsiye edilen maksimum sınır sıcaklığı) gerçekleştirilmelidir. Motor dişlileri içeren ekipman için ideal çözüm.

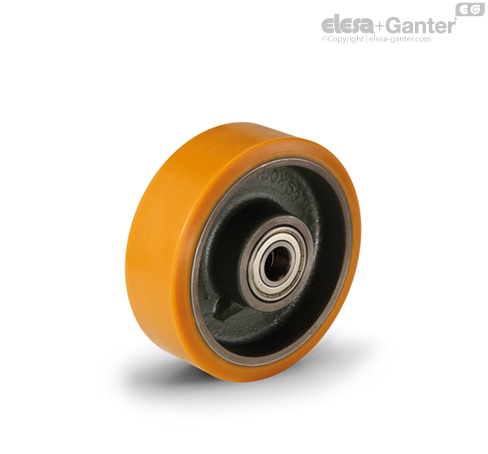

- RSL: bilye yataklı göbek. Ağır yükler ve sürekli hareket ettirmek için en uygun çözüm.
Genel bilgiler
Uygulamalar
Mükemmel düzgünlük ve esneklik özellikleri, yüksek aşınma ve yırtılma direnci.
Parametrelerin seçimi için bkz. Teknik veriler.
RE.F4 çarklar ayrıca braket ile birlikte temin edilir:
- RE.F4-H: orta derecede ağır yükler için kullanılan çelik levha braketli çarklar.
- RE.F4-WH: ağır yükler için kullanılan elektrikli kaynaklı çelik braketli çarklar
- RE.F4-WEH: ekstra ağır yükler için kullanılan elektrikli kaynaklı çelik braketli çarklar.
Çevresel koşullar
Atmosferik maddelerin, alkollerin ve glikollerin bulunduğu ortamlarda kullanıma uygundur; organik ve mineral asitler, bazik çözeltiler ve doymuş buharların bulunduğu ortamlarda kullanılması tavsiye edilmemektedir.
Yuvarlanma direnci - uygulanan kuvvet / yük
Her bir yük ve çap için, tabloda tek bir çarkı pürüzsüz bir zeminde 4 km/saat sabit hızda itmek veya çekmek için gereken kuvvet (N cinsinden) belirtilmiştir.
4 çarklı bir arabayı manuel olarak kullanmak için, 50 N’nin altında değerleri olan çaplar seçilmesini öneririz; sık taşıma için 30 N’nin altında değerler seçin.
| Çark hareketi için çekme veya itme kuvveti [N] |
|---|
| | Yük [N] |
| 1500 | 3000 | 4500 | 6000 | 10000 | 15000 | 20000 |
| D [mm] | 100 | 38 | 77 | - | - | - | - | - |
| 125 | 33 | 65 | 110 | - | - | - | - |
| 150x50 | 25 | 52 | 86 | 126 | - | - | - |
| 150x80 | 18 | 35 | 60 | 105 | 180 | - | - |
| 200x50 | 17 | 38 | 60 | 85 | 160 | - | - |
| 200x80 | 13 | 35 | 50 | 67 | 115 | 170 | - |
| 250 | <10 | 25 | 45 | 60 | 103 | 155 | - |
| 300 | <10 | 15 | 35 | 50 | 86 | 130 | 160 |
Çekme aygıtları ile mekanik hareket
Mekanik çekme için, kapasite varyasyonlarını belirlemek için lütfen teknik özelliklere bakın.
Sıcaklık
Bir uygulamadaki çalışma sıcaklıkları standart değer aralığından farklılık gösteriyorsa, kapasite varyasyonunu belirlemek için teknik özelliklere bakın.
Diğer uygulamalar
Talep üzerine özel uygulamalar
UNI 6604, UNI 6607 ve ISO 2941'e uygun (RBL versiyonu) kama kanallı delik.
