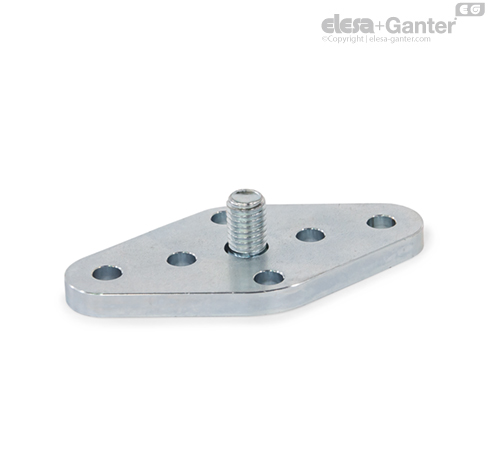

GN 1050.2-L Flanşlar Hareketli yatak

GN 1050.2 Flanşlar, GN 1050 hızlı sökülen kaplinleri ve GN 1050.1 saplamaları monte etmek için aksesuar olarak mevcuttur.

Bunlar, çevredeki yapı nedeniyle kaplinleri veya saplamaların merkezi dahili dişli veya dişli saplama kullanılarak standart şekilde sabitlenmesinin mümkün olmadığı veya optimal olmayacağı durumlarda kullanılır. Bu durum, bir nokta yükünü taşımak için yeterli mukavemete sahip olmayan alüminyum profil sistemleri veya ince duvarlı parçalar örneğinde yaşanabilir.

Hem flanş hem de kaplin, istenmeyen bükülmeyi önlemek için d₃ deliklerine kam noktalı pimler veya silindir pimler takılarak konumlandırılabilir. L kodu (hareketli yatak) için, pim delikleri, kaplinin radyal ofsetinin kısıtlanması önlenecek şekilde tasarlanmıştır.

• Diğer yüzeyler örn. elektrostatik toz boyalı

• Vidaların dayanım değerleri / somunlar
