BİLGİ

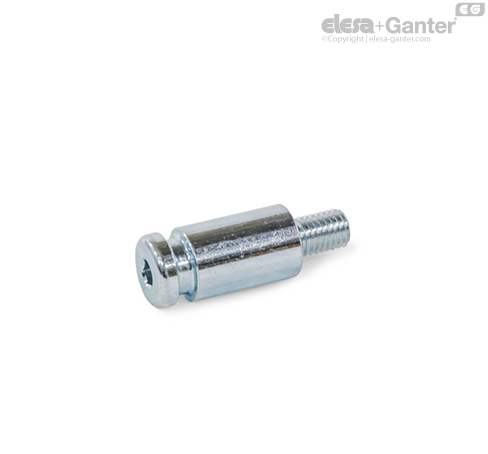

GN 1050.1 saplamalar bileşenleri, GN 1050 saplamaları kullanarak bileşenleri alet kullanmadan konumlandırır ve bağlar. Saplamaların boyutları ve malzeme özellikleri, uygun fonksiyonu sağlamak için kaplinlere hassas bir şekilde adapte edilmiştir.
Saplamalar, ayrı olarak satın alınabilir, böylece birden çok saplama bir kaplinle sırayla eşlenerek, fikstürler iş parçasına bağlı olarak farklı konumlara etkili bir şekilde yerleştirilebilir. Saplamalar, tipe bağlı olarak dişli saplamayla veya dahili dişliyle sabitlenir.
Belirtilen yük kapasitelerine ulaşmak için, uygulamadaki dişli delikler veya takılan somunlar ve vidalar, en az sınıf 8 özelliğinde olmalıdır.
Flanşlar GN 1050.2 saplamaları monte etmek ve ek takma seçenekleri sağlamak için aksesuar olarak mevcuttur.
Montaj ve yük bilgileri
| Nominal ebat | d2 montaj dişi ile hızlı sökülen kaplinler | d5 montaj dişi ile somunlar GN 1050.1 | FZ kN cinsinden maks. çekme yükü | FD kN cinsinden maks. sıkıştırma yükü | FR kN cinsinden maks. kesme yükü |
| 2N | M 10 | M 10 | 25 | 25 | 19 |
| 2N | M 10 | M 12 | 25 | 25 | 19 |
| 2N | M 12 | M 10 | 25 | 25 | 19 |
| 2N | M 12 | M 12 | 35 | 35 | 28 |
Güvenlik talimatları:
Yük kapasitelerine yalnızca çevre yapı bu yükleri destekleme gücündeyse ulaşılabilir.
Uygulamadaki herhangi bir dişli delik, takılı somunlar ve vidaların en az 8. sınıf çekme dayanımı özelliği bulunması gerekmektedir.
Uygulamaya bağlı olarak, ek güvenlik faktörleri eklenmelidir.
Profil sistemleri için uygulama örnekleri
