Sonsuz dişli redüktörler GN 3975, çok kompakt boyutlarına rağmen yüksek tork iletebilirler. Bunlar, eğim ayarlamaları gibi çok sayıda uygulamada veya şaft dönüşünün yönünü değiştirmek için hemen kullanılabilirler.

Herhangi bir yönde veya konumda basit montaj sağlayan sayısız sabitleme deliği. Paralel anahtarlar, her tür açısal konumu kabul eder.

Dişli oranına bağlı olarak, sonsuz vida ve sonsuz çark arasında hiçbir statik kendinden frenleme bulunmayabilir, yani sonsuz çark, çıkış ucundan gelen bir torkla dinlenme konumundayken döndürülebilir.

Teknik bilgi

Mekanik özellikler

Tahrik şaftında çevresel geri tepme	1° ± 0.5°
Şaft döndürme yönü	Herhangi bir
Sonsuz vida yönü	Sol
Ömür beklentisi	500 rpm dönüş hızında tam yükte 1.000 saat;
	dişli kutusunun her 5 dakikada bir %20 çalışması varsayılarak (kılavuz değer)
	20 °C’lik bir ortam sıcaklığı varsayılmıştır (1 dakikalık çalışma + 4 dakikalık ara)
Bakım	Gresle kalıcı yağlama, bakım gerektirmez

m₁	Dişli oranı	Nm cinsinden maks. giriş torku*			Nm cinsinden maks. çıkış torku*			Giriş tarafı		Çıkış tarafı		% cinsinden etkinlik	Kendinden frenleme
m₁	Dişli oranı	100 dakikada^-1	500 dakikada^-1	1000 dakikada^-1	100 dakikada^-1	500 dakikada^-1	1000 dakikada^-1	N cinsinden maks. radyal güç**	N cinsinden maks. eksenel güç***	N cinsinden maks. radyal güç**	N cinsinden maks. eksenel güç***	% cinsinden etkinlik	Kendinden frenleme
20	5	2.9	2.3	1.7	10	8	6	200	200	500	500	70	-
20	13	2.1	1.8	1.5	15	13	11	200	200	500	500	56	-
20	15	1.5	1.3	1	12	10	8	250	250	500	500	52	-
20	18	1.1	0.9	0.7	11	9	7	250	250	500	500	55	-
20	23	0.9	0.7	0.5	10	8	6	250	250	500	500	50	-
20	30	0.6	0.5	0.4	8.5	7	5.5	350	350	500	500	45	-
20	40	0.35	0.31	0.31	5.5	4.8	4	400	400	500	500	39	x
20	65	0.24	0.2	0.2	4.5	3.8	3	500	500	500	500	29	x
30	5	5.4	4.9	4.3	19	17	15	400	300	800	800	70	-
30	10	3.4	3.1	2.8	20	18	16	400	300	800	800	58	-
30	17	2.2	1.9	1.8	17	15	14	400	400	800	800	46	-
30	20	1.7	1.6	1.4	15	13.5	12	800	400	800	800	43	-
30	25	1.3	1.2	1.1	13.5	12	11	800	800	800	800	41	-
30	34	1.2	1.1	1	12	11	10	600	800	800	800	29	-
30	45	0.9	0.8	0.8	10.5	9.5	9	700	600	800	800	25	-
30	64	0.5	0.4	0.3	8.5	7.5	6	700	600	800	800	27	x

* Giriş tarafı hızı

** eksensel güçte = 0

*** radyal güçte = 0

Montaj talimatları

Montaj sırasında yuvaya veya yataklara aşırı güç uygulamayın. Şaftta dişli delikler d₈ kullanılması önerilir. Üretimle ilgili şaft ofsetlerini ve kaçıklık toleranslarını telafi etmek ve ayrıca titreşimleri ve şokları sönümlendirmek için denk düşen bir rakor kullanılması önerilir.

Uygulama örneği

Sorun ve bizde size en kısa sürede cevap vermeyi deneyelim

*Zorunlu alan

Ürün adı

*Adınız

*Email

*Ülke

Firma

Telefon

*Mesaj

Gizlilik politikası ve kişisel verilerin korunması metinlerini okudum, kabul ediyorum *

Açık rıza metnini okudum, kabul ediyorum *

Bu site reCAPTCHA Enterprise tarafından korunmaktadır ve Google Gizlilik Politikası and Hizmet Koşulları geçerlidir.

Yuva Alüminyum

Sürekli tahrik

Yuva Alüminyum

Sürekli tahrik

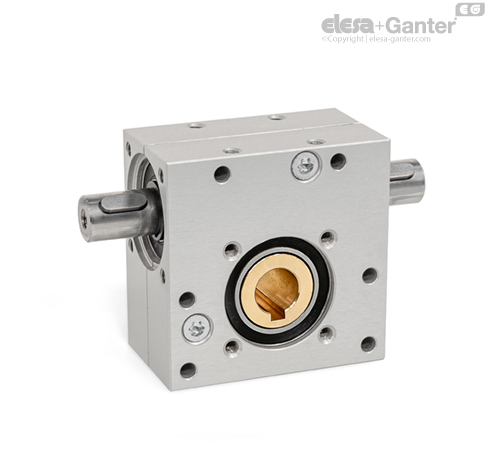

GN 3975-B Sonsuz Dişli Redüktörleri Sürekli tahrik
