GN 215

İndeksleme kolları

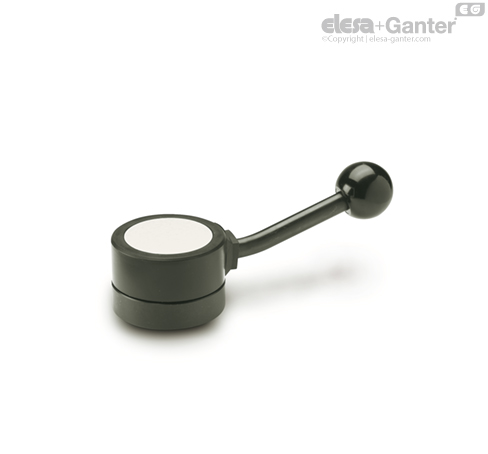

İndeksleme kolları ile GN 215 milleri önceden belirlenmiş bir açıda döndürülebilir ve pozitif olarak kilitlenebilir. İndekslemek için, kolu, yaylardan (tek elle kumanda) yay basıncına karşı kaldırın.

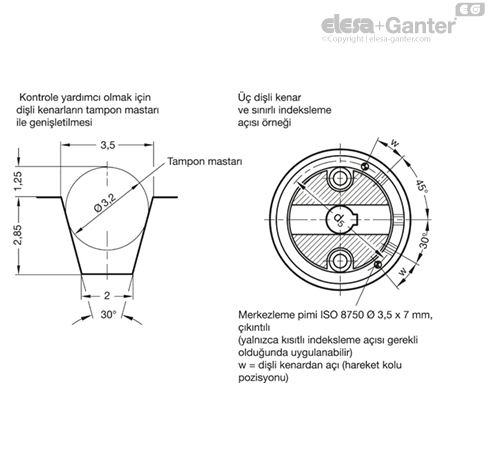

İndeksleme açısının sınırlandırılması iki dübel ile sağlanabilir (çizim).

Burç, şafta kama kanalı üzerinden bağlanmıştır.

Tespit flanşı, iki soketli başlı vidalar (M 5) ile makineye tutturulmuştur.

Kol, kılavuz pimi aracılığıyla, şaft ve tespit flanşı arasında bağlantı sağlar.

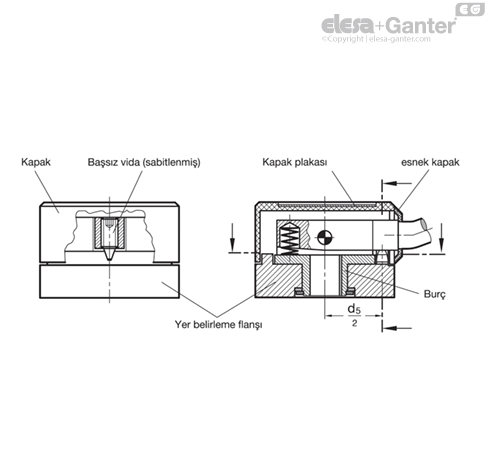

Dişler, kapak tarafından talaş ve benzer parçacıklardan korunur. Kapak elle takılabilir (elastik parçalar oluk içine takılıdır) ve tornavida ile çıkartılabilir.

Konum pimi, geri tepmesiz konumlandırmayı ve kolay takma ve sökmenin elde edilmesini garanti eden standart kama tipidir.

Geri tepmesiz konumlandırma gerekli değilse, bir kılavuz pimi (saplama vidasından üretilebilir DIN 915-M6x14) kullanılabilir. Dişli kenarlar kare haline getirilebilir veya kılavuzlar ve uygun deliklerle kullanılabilir. Söz konusu delikler, kılavuz bağlantıda kısıtlanmayacak kadar geniş olmalıdır (kol dönüş yarıçapı).

Özel dişli kenarlar için kullanılabilir en küçük açı:

Boyut 54 için 11º

Boyut 60 için 9º

Uygun dişli kenarlar ve kılavuzlarla daha küçük açılar elde edilebilir.
