Özellíkler

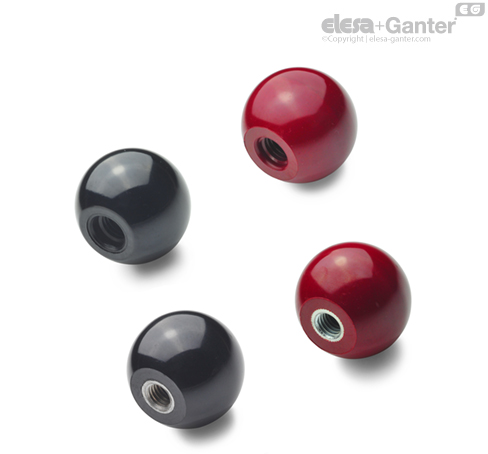

Plastik versiyon
Típler
- Tip C: yivli delikli (burçsuz)
Plastik KU
Bakalit (Fenol PF)
- Kalıptan taşan malzemesi temizlenmiş ve cilalanmış
- kırmızı RT, RAL 3003'e benzer: sipariş koduna RT ekleyin
- Çelik, galvanizli (standart)
- Pirinç MS sipariş koduna MS ekleyin (yalnızca siyah versiyonda)
Plastik KT
Teknopolimer (Poliamid PA)
- Siyah, mat kaplama (standart renk)
- kırmızı RT, RAL 3003'e benzer: sipariş koduna RT ekleyin
Burç (Tip E)
Çelik, galvanizli
Çelik versiyon
Típler
Çelik ST
cilalanmış
Alüminyum Versiyon
Típler
Alüminyum AL
cilalanmış
Paslanmaz Çelik versiyon
Típler
Paslanmaz Çelik AISI 303 NI
mat kumlanmış
Plastik Versiyon (Presle basılmış tip)
Típler
L Tip
Plastik KU
Bakalit (Fenol PF)
siyah, parlak yüzey
Tolerans halkası
Çelik yay
Tip M
Plastik KT
Teknopolimer (Poliamid PA)
BÍLGÍ
L ve M tipi yuvarlak topuzlar DIN 319 (Presle basılmış tip) kullanıldığında şaftın dişe ihtiyacı olmaz.
Montaj esnasında, yumuşak çekiç ile kolay darbeler topuzu yerine yerleştirmek için yeterlidir, şaft ucu hafifçe yuvarlatılmış veya oluklu olmalıdır (30°).
Topuzların montajından önce L tipi tolerans halkası delici içine yerleştirilmelidir. Ayrıca, düğmenin dik ve/veya eksensel paralel olarak koyulduğuna dikkat edilmelidir. Aksi takdirde topuz kırılabilir.
M tipi topuzlar daha ucuz bir çözümdür ancak, çekme gücü daha az öngörülebilir niteliktedir.
30 ve 35 mm ölçülerindeki DIN 319 bilyalı topuzların yanı sıra C tipi çeşitli dişler ve teknopolimerden (KT) yapılmış bilyalı topuzlar resmi DIN standart sayfasında yer almaz.
Çelik, alüminyum ve paslanmaz çelikten yapılan yuvarlak topuzlar DIN 319, resmi DIN standart sayfasında yoktur.
