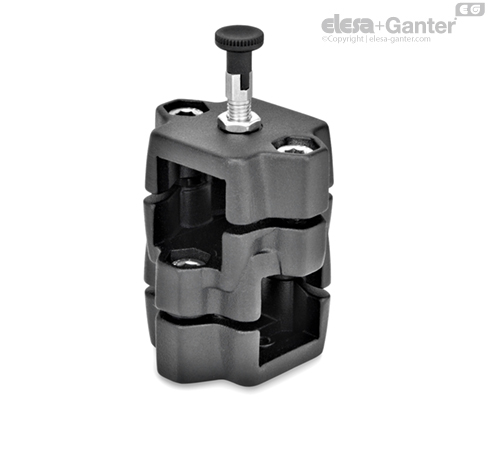

GN 134.7-R İki Yönlü Kilit Sürgüsü Üniteleri indeksleme pistonlu

GN 134.7 iki yönlü kilit sürgüsü üniteleriyle, kare yapı borusu boyunca yinelenen konumlar kolay ve hızlı bir şekilde hareket ettirilebilir. R tipi için gerekli delikler veya D tipi için havşalar, kullanıcı tarafından tasarım talimatlarına göre oluşturulabilir veya kilitleme delikli tamamen bitmiş yapı boruları olarak sipariş edilebilir GN 990.1 .

Aletsiz hızlı kenetleme için, z konumlarındaki soket başlı vidalar, ayarlanabilir el manivelalarıyla değiştirilebilirler GN 911  tabloda aksesuarlar olarak listelenmiştir. Açık deliklerdeki merkezleme burçları, kilit sürgüsü ünitelerinin üst ve alt bölümleri arasındaki eksenel hareketi ortadan kaldırır.

GN 134.7 iki yönlü kilit sürgüsü üniteleri, monte edilmemiş indeksleme pistonlarıyla (Tip R) veya yay yüklü pistonla (Tip D) ile temin edilir. Dişli tip G, belirli uygulamalar için evrensel olarak uygundur.

• Ayarlanabilir el manivelaları GN 911

• Paslanmaz Çelik Özellikler

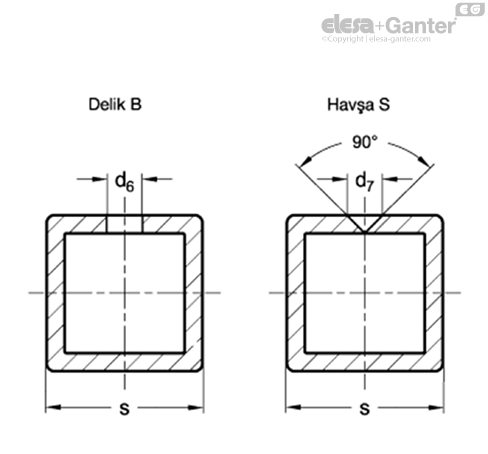

Kilit sürgüsü ünitelerinin kare boyutları yapım boruları için tasarlanmıştır GN 990. Bunlar, tabloda belirtilen boyutlara uygun olarak kullanıcı tarafından kilitleme delikleriyle (B veya S) sabitlenebilir.

Kilitleme delikli yapı boruları standart parça olarak sipariş edilebilir. GN 990.1  boyuna kesilmiş ve kuruluma hazırdır.
