Özellikler
Tipler
- Tip R: indeksleme pistonlu
Alüminyum
Toz kaplama
Siyah, RAL 9005, dokulu kaplama SW
Sıkıştırma parçaları / Aktarma parçaları
- DIN 912 soket kapaklı vidalar
Paslanmaz çelik AISI 304
İndeksleme pistonu GN 717, tip CK
Yaylı piston GN 615.9, tip KN
- Paslanmaz Çelik-Kilit somunu ISO 4035
Bilgi
GN 134.7 iki yönlü kilit sürgüsü üniteleriyle, kare yapı borusu boyunca yinelenen konumlar kolay ve hızlı bir şekilde hareket ettirilebilir. R tipi için gerekli delikler veya D tipi için havşalar, kullanıcı tarafından tasarım talimatlarına göre oluşturulabilir veya kilitleme delikli tamamen bitmiş yapı boruları olarak sipariş edilebilir GN 990.1 .
Aletsiz hızlı kenetleme için, z konumlarındaki soket başlı vidalar, ayarlanabilir el manivelalarıyla değiştirilebilirler GN 911 tabloda aksesuarlar olarak listelenmiştir. Açık deliklerdeki merkezleme burçları, kilit sürgüsü ünitelerinin üst ve alt bölümleri arasındaki eksenel hareketi ortadan kaldırır.

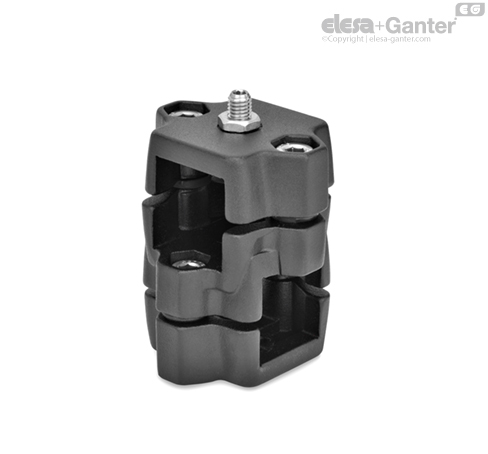

GN 134.7 iki yönlü kilit sürgüsü üniteleri, monte edilmemiş indeksleme pistonlarıyla (Tip R) veya yay yüklü pistonla (Tip D) ile temin edilir. Dişli tip G, belirli uygulamalar için evrensel olarak uygundur.
Yapı bilgisi
Kilit sürgüsü ünitelerinin kare boyutları yapım boruları için tasarlanmıştır GN 990. Bunlar, tabloda belirtilen boyutlara uygun olarak kullanıcı tarafından kilitleme delikleriyle (B veya S) sabitlenebilir.
Kilitleme delikli yapı boruları standart parça olarak sipariş edilebilir. GN 990.1 boyuna kesilmiş ve kuruluma hazırdır.
| S Kare V | d6 + 0.3 Çap B (R tipi için) | d7 +0.3 Havşa S (D tipi için) | Kilit sürgüleri için |
| V 25 | B 5 | S 2.5 | V 25 |
| V 30 | B 5 | S 2.5 | V 30 |
| V 40 | B 8 | S 4.5 | V 40 |
| V 50 | B 8 | S 4.5 | V 50 |
