Özellikler
AISI 630 Paslanmaz Çelik Pim
- çökelimli sertleştirilmiş
T şeklinde Kol
Plastik (Poliamid PA)
- 80 °C sıcaklıklara kadar dirençli
Bilyeler
Paslanmaz Çelik AISI 420C
Tespit halkası (yay)
Paslanmaz Çelik
Almanya Malzeme no. 14565
Bilgi

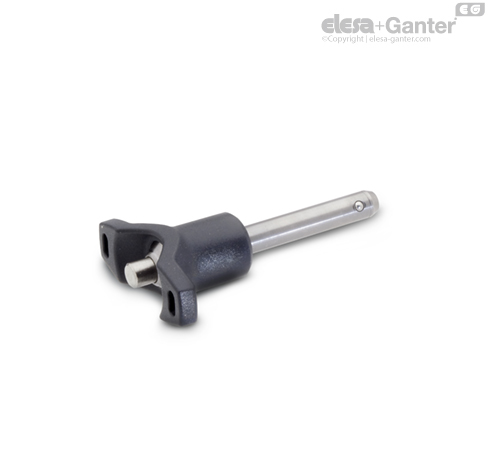

GN 113.8 Paslanmaz Çelik-Bilye kilitlemeli pimler, çeşitli parçaların ve iş parçalarının hızlı sabitlenmesi, bağlanması ve kilitlenmesi için kullanılır. Tipik bir uygulama, genelde çıkartılıp yeniden takılması gereken tespit pimleridir.
Yay yüklü basma düğmesine basılarak, her iki bilyenin kilidi açılır ve düğme serbest bırakıldığında bilyeler yeniden kilitlenir.
GN 113.8 Bilye kilitlemeli pimler son derece yüksek yük kapasitesine sahiptir, pim ağır hizmet için sertleştirilmiş ve yüksek derecede aşınmaya dirençli paslanmaz çelikten yapılmıştır.
Yukarıdaki tabloda verilen kesme gerilimindeki yük değerleri teorik olarak elde edilmiştir ve yalnızca belirtme amaçlıdır. Bunlar, bağlayıcı olmayan önerilen değerlerdir ve sorumluluk kabul edilmemektedir. Kalite ve duruma ilişkin genel garanti teşkil etmezler. Ürünün kullanım amacı için uygun olup olmadığı durumdan duruma kullanıcı tarafından belirlenmelidir.
