BİLGİ

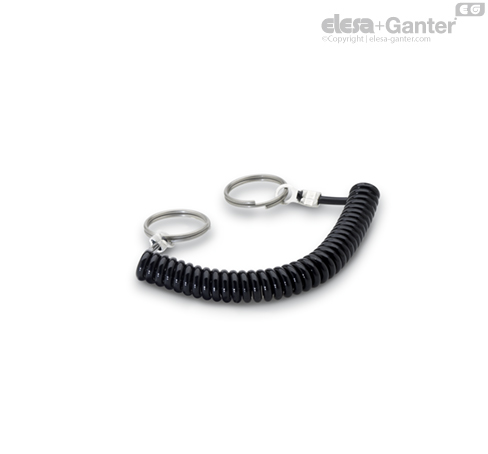

GN 111.4 spiral tespit kabloları, eksenel kilitli pimler ve bilye kilitlemeli pimler gibi düşük ağırlıklı parçalarla birlikte kullanılır.
Bunlar geniş "kullanılabilir uzunluklarıyla" l2 tanınırlar.
Anahtar halkaları monte edilmemiş olarak temin edilir. Her iki halka da aynı çapa Ø d1 sahiptir.
Statik yükler ile ilgili ayrıntılar, garanti olmaksızın verilen kılavuz değerlerdir.
Bilye kilitlemeli pimler ve eksenel kilitli kilitleme pimleri için uygun
| Bilye kilitlemeli pimler ve eksenel kilitli kilitleme pimleri için uygun Ø pimler ile: |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | tüm | 5 / 6 / 8 / 10 | tüm | 6 / 8 | 6 / 8 / 10 / 12 | tüm | 2024-10-08 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 / 20 / 25 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
