BİLGİ

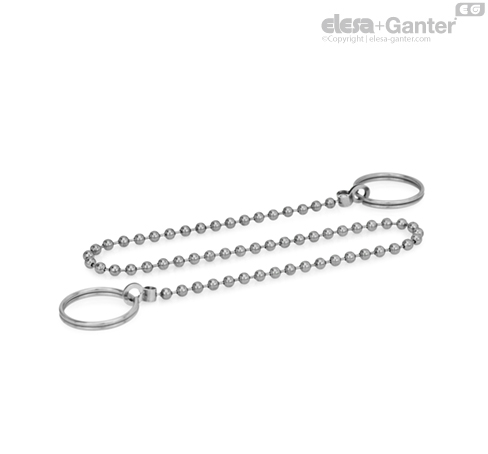

GN 111.5 bilye zincirler en çok bilye kilitlemeli pimler ve eksenel kilitli pimler ile birlikte kullanılır.
Bilye zincirlerde tasarımları gereği katılık bulunmaz
Anahtar halkaları monte edilmemiş olarak temin edilir. Her iki halka da aynı çapa Ø d1 sahiptir.
Statik yükler ile ilgili ayrıntılar, garanti olmaksızın verilen kılavuz değerlerdir.
Bilye kilitlemeli pimler ve eksenel kilitli kilitleme pimleri için uygun
| Bilye kilitlemeli pimler ve eksenel kilitli kilitleme pimleri için uygun Ø pimler ile: |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | tüm | 5 / 6 / 8 / 10 | tüm | 6 / 8 | 6 / 8 / 10 / 12 | tüm | 2024-10-08 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 / 20 / 25 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
