Özellikler
- çökelimli sertleştirilmiş
Bilyeler
Paslanmaz Çelik AISI 420C
Tespit halkası (yay)
Paslanmaz Çelik AISI 631
250 °C sıcaklıklara kadar dirençli
Bilgi

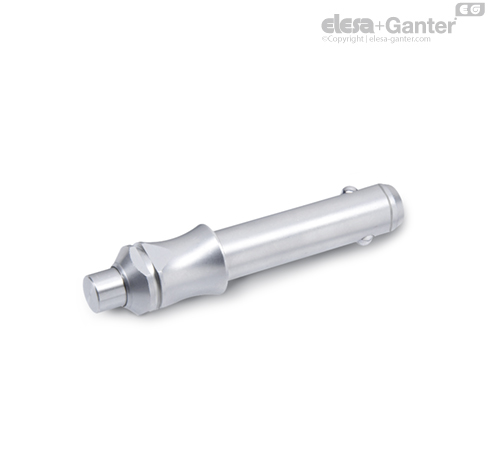

GN 113.4 Paslanmaz Çelik-Bilye kilitlemeli pimler, çeşitli parçaların ve iş parçalarının hızlı sabitlenmesi, bağlanması ve kilitlenmesi için kullanılır. Tipik bir uygulama, genelde çıkartılıp yeniden takılması gereken tespit pimleridir.
Yay yüklü basma düğmesine basılarak, her iki bilyenin kilidi açılır ve düğme serbest bırakıldığında bilyeler yeniden kilitlenir.
GN 113.4 bilye kilitlemeli pimler küçüklükleriyle bilinirler. Halka monte edilmemiş olarak temin edilir.
Yukarıdaki tabloda verilen kesme gerilimindeki yük değerleri teorik olarak elde edilmiştir ve yalnızca belirtme amaçlıdır. Bunlar, bağlayıcı olmayan önerilen değerlerdir ve sorumluluk kabul edilmemektedir. Kalite ve duruma ilişkin genel garanti teşkil etmezler. Ürünün kullanım amacı için uygun olup olmadığı durumdan duruma kullanıcı tarafından belirlenmelidir.
Bilyeli Kilitleme Pimlerinin / Kilitleme Pimlerinin Yük Kapasitesi
Bilgi
Çift taraflı kesme mukavemeti (kopma dayanımı) için tabloda belirtilen yük kapasiteleri, DIN 50141 temelinde hesaplanmıştır veya teorik olarak tanımlanmıştır.
Aynı zamanda, tehlikedeki cıvata çapraz kesiti S, yakındaki bir taslağa göre, kopma öncesinde iki kesilme düzleminde kabul edilmiştir.
Yük derecesiyle ilgili verilen detaylar, herhangi bir sorumluluk içermeyen bağlayıcı olmayan kılavuz değerleridir. Genel olarak, durum garantisi teşkil etmez.
Kullanıcı, ürünün istenilen kullanılan amaç için uygun olup olmadığını belirlemelidir. Çevresel etkiler, belirtilen bu değerleri etkileyebilir.
Tasarımda, uygun bir güvenlik faktörü dikkate alınmalıdır.
DIN 50141 uyarınca kN cinsinden yük kapasitesi F ≈ çift taraflı kesme kuvveti
