Özellikler
Pim
Paslanmaz Çelik AISI 303
L Kol
Plastik (Poliamid PA), siyah
80 °C sıcaklıklara kadar dirençli
Bilyeler
Paslanmaz Çelik AISI 420C
Tespit halkası (yay)
Paslanmaz Çelik, Alman Malzeme No. 14565
Bilgi

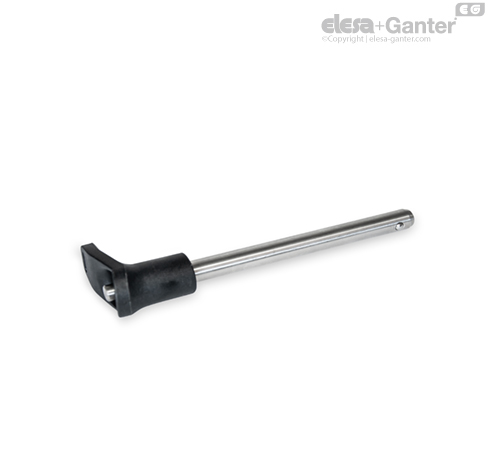

GN 113.11 Paslanmaz Çelik Bilyeli kilitleme pimleri, çeşitli parçaların ve iş parçalarının hızlı sabitlenmesi, bağlanması ve kilitlenmesi için kullanılır. Tipik bir uygulama, çoğu zaman çıkarılmaları ve tekrar takılmaları gereken yerleştirme pimleridir.
Yay yüklü basma düğmesine basılarak, her iki bilyenin kilidi açılır ve düğme serbest bırakıldığında bilyeler yeniden kilitlenir.
Bilyeli Kilitleme Pimlerinin / Kilitleme Pimlerinin Yük Kapasitesi
Bilgi
Çift taraflı kesme mukavemeti (kopma dayanımı) için tabloda belirtilen yük kapasiteleri, DIN 50141 temelinde hesaplanmıştır veya teorik olarak tanımlanmıştır.
Aynı zamanda, tehlikedeki cıvata çapraz kesiti S, yakındaki bir taslağa göre, kopma öncesinde iki kesilme düzleminde kabul edilmiştir.
Yük derecesiyle ilgili verilen detaylar, herhangi bir sorumluluk içermeyen bağlayıcı olmayan kılavuz değerleridir. Genel olarak, durum garantisi teşkil etmez.
Kullanıcı, ürünün istenilen kullanılan amaç için uygun olup olmadığını belirlemelidir. Çevresel etkiler, belirtilen bu değerleri etkileyebilir.
Tasarımda, uygun bir güvenlik faktörü dikkate alınmalıdır.
DIN 50141 uyarınca kN cinsinden yük kapasitesi F ≈ çift taraflı kesme kuvveti
