Özellikler
Pim
Çelik
Galvanizli, mavi pasifleştirilmiş
Kilit pençesi
Paslanmaz Çelik metal levha AISI 304
L Kol
Plastik Poliamid (PA)
- 80 °C’ye kadar çalışma sıcaklığı
Basma düğmesi / Sürgü
Plastik, poliasetal (POM)
- 80 °C’ye kadar çalışma sıcaklığı
Sıkıştırma yayı
Bilgi

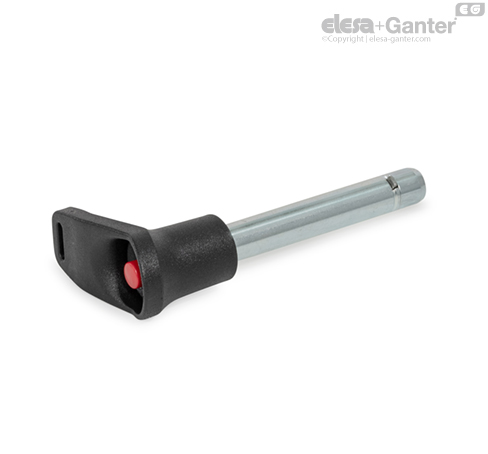

Eksenel kilitli GN 114.11 kilitleme pimleri, çeşitli bileşenleri sabitlemek, bağlamak ve güvenceye almak için kullanılır. Tipik olarak, sık sık monte edilmesi ve sökülmesi gereken yatak cıvataları olarak kullanılırlar.
Paslanmaz çelik metal levhadan yapılan dikdörtgen kilit pençeleri, kilitleme pimini delik içerisinde eksenel pozisyonda tutar. Düğmeye basılarak geri çekilebilirler ve serbest bırakıldığında, basınç yayını kilitleme pozisyonuna geri götürür. De pallen zijn niet uitgelijnd met de L-handgreep.
Teknik ek, çift taraflı kesme mukavemeti (kopma dayanımı) için yük oranlarını içermektedir.
Bilyeli Kilitleme Pimlerinin / Kilitleme Pimlerinin Yük Kapasitesi
Bilgi
Çift taraflı kesme mukavemeti (kopma dayanımı) için tabloda belirtilen yük kapasiteleri, DIN 50141 temelinde hesaplanmıştır veya teorik olarak tanımlanmıştır.
Aynı zamanda, tehlikedeki cıvata çapraz kesiti S, yakındaki bir taslağa göre, kopma öncesinde iki kesilme düzleminde kabul edilmiştir.
Yük derecesiyle ilgili verilen detaylar, herhangi bir sorumluluk içermeyen bağlayıcı olmayan kılavuz değerleridir. Genel olarak, durum garantisi teşkil etmez.
Kullanıcı, ürünün istenilen kullanılan amaç için uygun olup olmadığını belirlemelidir. Çevresel etkiler, belirtilen bu değerleri etkileyebilir.
Tasarımda, uygun bir güvenlik faktörü dikkate alınmalıdır.
DIN 50141 uyarınca kN cinsinden yük kapasitesi F ≈ çift taraflı kesme kuvveti
