Ana özellikler
Kablo, çubuklar ve vidalar
AISI 316 paslanmaz çelik.
Standart uygulamalar
Dişli geçmeli delikler.
- AVC-4: kablo dört halka kadar uzar.
- AVC-6: kablo altı halka kadar uzar.
- AVC-8: kablo sekiz halka kadar uzar.
- AVC-10: kablo on halka kadar uzar.
Genel bilgiler
Özellikler ve uygulamalar

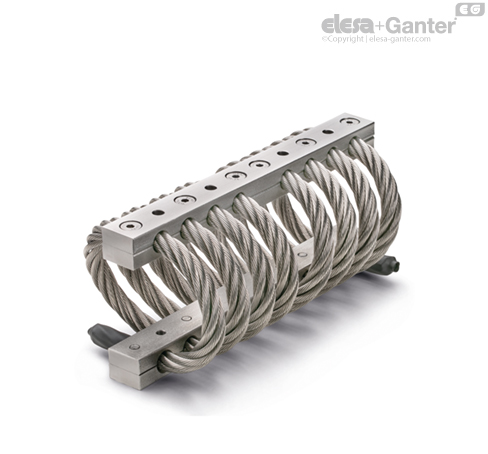

AVC tel halat titreşim söndürücüler, bir sarmal sarımlı (halka) kabloyla birleştirilmiş iki çift çubuktan oluşmaktadır.
Bunlar, gerilme, kompresyon ve kesilme kuvvetine karşı direncin gerekli olduğu yerlerde titreşimleri izole etmek ve şoku emmek için kullanılır genellikle.
Titreşimler şunlara neden olabilir:
- makinenin ve/veya yakınındakilerin arızalanması ve kullanım ömürlerinin kısalması;
Bunlar HVAC, pompalar, arıtma ve tuzdan arındırma tesislerinde, alet panolarında, demiryolu, donanmada ve askeri endüstride kullanılmaya özellikle uygundur. Bazı uygulama örnekleri Şekil 1’de gösterilmektedir.
Bakınız Yüksek performanslı titreşim sönümleyiciler - Özellikler ve seçim kılavuzları.
| Açıklama | Kompresyon direnci | Eksen tutma kuvveti | Kesilme direnci |
Min. yük
[N] | Maks. yük
[N] | Min. bükülme
[mm] | Maks. bükülme
[mm] | Min. yük
[N] | Maks. yük
[N] | Min. bükülme
[mm] | Maksimum bükülme
[mm] | Min. yük
[N] | Maks. yük
[N] | Min. bükülme
[mm] | Maksimum bükülme
[mm] |
| AVC-4-4-53 | 50 | 110 | 2 | 5 | 50 | 110 | 1 | 3 | 20 | 40 | 5 | 10 |
| AVC-4-4-64 | 45 | 90 | 2 | 6 | 45 | 90 | 3 | 5 | 10 | 33 | 5 | 13 |
| AVC-4-6-61 | 200 | 300 | 2 | 4 | 200 | 300 | 2 | 3 | 70 | 150 | 3 | 7 |
| AVC-4-6-93 | 70 | 140 | 2 | 7 | 70 | 140 | 3 | 6 | 30 | 70 | 5 | 13 |
| AVC-4-7-110 | 80 | 180 | 2 | 9 | 80 | 180 | 2 | 8 | 30 | 90 | 5 | 17 |
| AVC-4-8-80 | 370 | 660 | 2 | 6 | 370 | 660 | 2 | 4 | 100 | 270 | 4 | 12 |
| AVC-4-10-80 | 850 | 1500 | 2 | 5 | 850 | 1500 | 1 | 3 | 400 | 900 | 4 | 11 |
| AVC-4-10-108 | 300 | 630 | 2 | 7 | 300 | 630 | 2 | 6 | 150 | 300 | 5 | 14 |
| AVC-4-13-102 | 1000 | 2500 | 2 | 8 | 1000 | 2500 | 2 | 5 | 500 | 1000 | 5 | 13 |
| AVC-4-13-133 | 420 | 1060 | 2 | 11 | 420 | 1060 | 3 | 9 | 170 | 520 | 5 | 22 |
| AVC-4-16-120 | 1260 | 3000 | 2 | 9 | 1260 | 3000 | 2 | 5 | 440 | 1780 | 4 | 18 |
| AVC-4-16-152 | 680 | 1780 | 2 | 13 | 680 | 1780 | 3 | 9 | 340 | 1020 | 6 | 24 |
| AVC-6-7-82 | 200 | 450 | 2 | 6 | 200 | 450 | 2 | 5 | 100 | 230 | 3 | 11 |
| AVC-6-8-67 | 600 | 1000 | 2 | 4 | 600 | 1000 | 2 | 3 | 300 | 600 | 3 | 8 |
| AVC-6-10-80 | 1500 | 2500 | 2 | 5 | 1500 | 2500 | 1 | 3 | 750 | 1400 | 5 | 11 |
| AVC-6-10-140 | 380 | 660 | 4 | 10 | 380 | 660 | 4 | 8 | 85 | 300 | 5 | 26 |
| AVC-6-13-90 | 1560 | 3480 | 2 | 6 | 1560 | 3480 | 1 | 3 | 550 | 1475 | 4 | 12 |
| AVC-6-13-135 | 850 | 1500 | 4 | 11 | 850 | 1500 | 4 | 11 | 300 | 800 | 6 | 21 |
| AVC-8-10-80 | 1300 | 2500 | 2 | 5 | 1300 | 2500 | 1 | 2 | 400 | 920 | 3 | 9 |
| AVC-8-10-140 | 300 | 820 | 3 | 11 | 300 | 820 | 1 | 6 | 100 | 390 | 6 | 24 |
| AVC-8-13-120 | 1500 | 3000 | 4 | 11 | 1500 | 3000 | 3 | 7 | 600 | 1500 | 7 | 19 |
| AVC-8-13-145 | 1230 | 2080 | 4 | 12 | 1230 | 2080 | 4 | 8 | 540 | 1080 | 5 | 22 |
| AVC-10-16-150 | 2400 | 4900 | 5 | 11 | 2400 | 4900 | 4 | 9 | 820 | 2000 | 5 | 20 |
| AVC-10-16-185 | 1750 | 2800 | 6 | 16 | 1750 | 2800 | 6 | 12 | 280 | 1160 | 6 | 30 |
Min. yük, altına düşüldüğünde titreşim sönümleyicinin, fazla sert olacağı için titreşimleri artık izole edemediği değerdir.
Maks. yük, üstüne çıkıldığında titreşim söndürücünün işlevini bozan bazı arıza türlerinin ortaya çıkabileceği değerdir.
Min. bükülme, min. yüke denk düşen titreşim-söndürme desteğinin kompresyonudur.
Maks. bükülme, maks. yüke denk düşen titreşim-söndürme desteğinin kompresyonudur.
