Teknopolimer

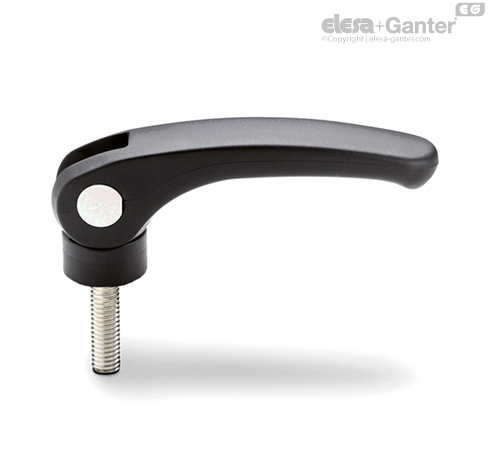

Ayarlanabilir halka somunsuz pozisyonlama, çinko kaplı dişli civatalı döner pim.
Teknopolimer
Ayarlanabilir halka somunsuz pozisyonlama, çinko kaplı dişli civatalı döner pim.
Kam kaldırma kolları gövdesi
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Döner pim
Dişli delik veya dişli somunlu parlak galvanizli çelik veya AISI 303 paslanmaz çelik.
Kaldırma kolu ve kam sürgülü zemin arasındaki bağlantı ve retansiyon parçaları
Poliamid bazlı (PA) teknopolimer, siyah renkte.
Kam sürgülü taban
Poliamid bazlı SÜPER teknopolimer (PA), siyah renkte.
Ayarlanabilir tırtıllı halka somun
Poliamid bazlı SÜPER teknopolimer (PA), siyah renkte.
STANDART UYGULAMALAR
- LAC-B: ayarlanabilir halka somunsuz pozisyonlama, çinko kaplı çelik dişli delikli döner pim.
- LAC-SST: ayarlanabilir halka somunsuz pozisyonlama, AISI 303 paslanmaz çelik dişli delikli döner pim.
- LAC-p: ayarlanabilir halka somunsuz pozisyonlama, çinko kaplı dişli civatalı döner pim, pah açılmış düz yüzeyli UNI 947: ISO 4753 Teknik veriler).
- LAC-SST-p: ayarlanabilir halka somunsuz konumlandırma, AISI 303 paslanmaz çelik dişli başlı tabanca çivili, yivli düz uçlu döner pim UNI 947: ISO 4753 Teknik veriler).
- LAC-B-R: ayarlanabilir halka somun ile pozisyonlama, çinko kaplı çelik dişli delikli döner pim.
- LAC-SST-R: ayarlanabilir halka somun ile pozisyonlama, AISI 303 paslanmaz çelik dişli delikli döner pim.
- LAC-p-R: ayarlanabilir halka somun ile pozisyonlama, çinko kaplı çelik dişli cıvatalı döner pim, pah açılmış düz yüzeylı UNI 947: ISO 4753 ( bakınız Teknik veriler).
- LAC-SST-p-R: ayarlanabilir halka somun ile pozisyonlama, AISI 303 paslanmaz çelik dişli cıvatalı döner pim, pah açılmış düz yüzeyli UNI 947: ISO 4753Teknik veriler).
Özellikler ve uygulamalar
Kam kaldırma kolu hızlı ve güvenli bir kenetlemeyi size sağlayan bir cihazdır.
Ayarlanabilir halka somunlu (ELESA patentli) LAC-R modeli hızlı ve güvenli kenetleme sağlar. Taban üzerindeki tırtıklı halka somun, kaldırma kolunu istenen konumda kilitlerken, uygulanan kenetleme kuvvetinin ayarlanmasına olanak verir.
Talep üzerine özel uygulamalar
Bağlantı elemanlı kam bağlantıları, daha iyi temizlik için delinmemiştir (yeterli miktarlar için).
Montaj için öneriler
Dişli delikli LAC-B, LAC-SST, LAC-B-R ve LAC-SST-R. Kam manivelasının monte edildiği vida montaj yüzeyinden tabloda Şekil 1'de gösterildiği gibi uç durdurmadan maksimum h1 uzunluğunda çıkıntı yapmalıdır. Kullanıcı, vida bağlantı elemanındaki uç durdurmada durduğunda h1 maksimum değerine ulaşıldığını fark eder.
Kenetleme ve ayar talimatları
- LAC: kolu kaldırın ve durana kadar saat yönünde döndürün, daha sonra kenetlemeyi tamamlamak için dayanak noktası döndürme yoluyla ayar tabanını kontrol eden eksantrik kam olan kolu indirin.
- LAC-R: kolu durana kadar saat yönünde döndürün.
İnce ayar: kenetleme kuvvetini kalibre etmek için tırtıklı ayarlanabilir halka somunu saat yönünde ve saatin aksi yönünde döndürün ve kolu istenen konuma getirin. Halka somun, minimum ve maksimum ayarlama değerleriyle işaretlenir: ayarlama için yarım döndürme yeterlidir.
Kenetleme: dayanak noktası döndürme yoluyla ayar tabanını kontrol eden eksantrik kam olan kolu indirin
