LAC-FL-F-SST Kam kaldırma kolları Dönüş önleme referans pimi yokken

Özellikler ve uygulamalar

Kam kaldırma kolu, bir panelin (örneğin bir kapının) bir yapıya (örneğin bir çerçeveye) hızla ve etkin bir şekilde kenetlenmesini sağlayan bir cihaz olup iki eleman arasında titreşimler veya hatalı hizalanmalar olduğunda bile mükemmel kapanmayı garanti eder.

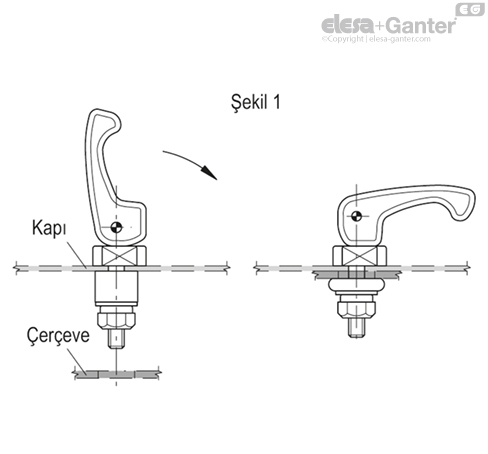

Kaldırma kolu saat yönünde çevrildiğinde, elastik retansiyon parçasının genleşmesi sağlanır ve bu sayede iki eleman birbirlerine kilitlenir (şekil 1).

Ürün ayrıca suyla veya buhar jetleriyle sık sık temizlenen ekipmanlar üzerindeki uygulamalara veya hijyenik bakış açısından özel dikkat gerektiren ortamlara özellikle uygundur.





Montaj talimatları

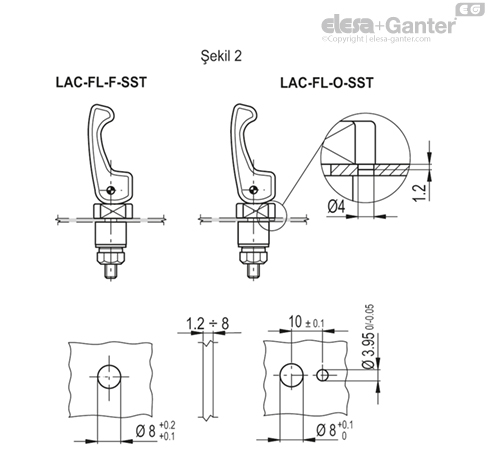

Kaldırma kolunun sabitleneceği panele (örneğin kapıya) belirtilen şablonlara göre (şekil 2) bir delik delin.

Tabanda referans delik çapı 3.95 mm’ün bulunması (LAC-FL-O-SST yürütme), kaldırma kolunun istenen konuma dönük olarak tutulmasını olanaklı kılar.

Montaj sırasında, pim deliğe hafif sürtünerek girmelidir.

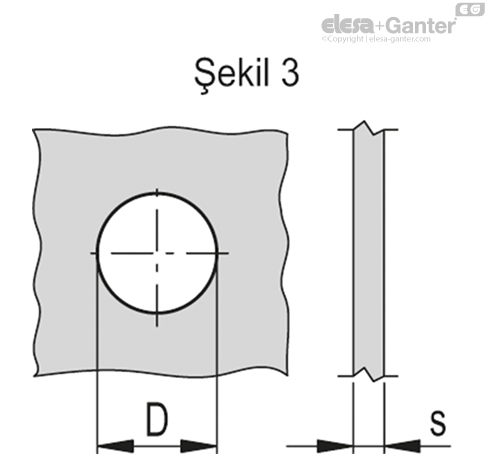

Kenetlenilecek panele (örneğin çerçeveye) tabloda (şekil 3) gösterilen boyut şablonuna göre bir delik delin.

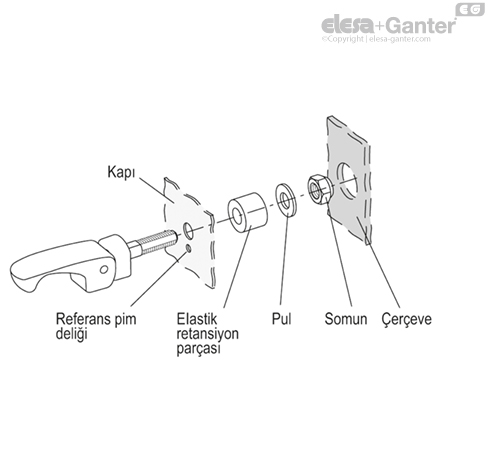

Kaldırma kolunu ve kam kaydırma tabanını panele (kapağa) monte edin, elastik retansiyon parçasını ve pulu karşı tarafa yerleştirin, elastik retansiyon parçasına hafifçe basarak herhangi bir hareket olasılığını tamamen ortadan kaldırana kadar kendinden kilitlenen somunla kilitleyin.





* EIastik retansiyon parçası tarafından kısa vadede uygulanan maksimum tutma kuvveti.
