Ana özellikler
Kaldırma kolu gövdesi
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, gri-siyah renk, mat yüzey.
Basma düğmesi
Teknopolimer kol, gri-siyah renkte, cilalı kaplama.
Elastik çatal ve elastik halka
Asetal reçine bazlı (POM) teknopolimer, siyah renk.
Tutucu zincir
Bilyeli kablo ve asetal reçine bazlı (POM) teknopolimer içinde kavrama başlıkları, siyah renk.
NERINOX ile işlem görmüş, iki bobinli paslanmaz çelik halka.
Ø4,8 mm UNI EN ISO 7050 kendinden kılavuzlu vida veya UNI EN ISO 10642 M5 havşabaşlı vida aracılığıyla başlık bağlama.
Standart uygulamalar
İlk gerilmeyi daha kolay hale getirmek için, çıkıntı yapan parça üzerinde tırtıklı, tutma pimli, siyah renkli, cam elyaf takviyeli teknopolimer sıkma elemanı. AISI 302 paslanmaz çelik dönüş yayı.
- ERX-SST-LP: AISI 303 paslanmaz çelik göbek, dişli kör delik.
- ERX-SST-p-LP: AISI 303 paslanmaz çelik dişli saplama, yivli düz uç UNI 947 : ISO 4753 (bkz. Teknik veriler).
Genel bilgiler
Özellikler ve uygulamalar
Kol ve elastik halka arasına yerleştirilmiş çatal, serbestçe dönebilir. Spiral halka, elastik tespit çatalını zincire bağlar. Benimsenen çözüm, kolun, kol sıkılaştırma ve ayarlama işlemlerine engel olan zincir olmadan ergonomik bir şekilde kullanılmasını sağlar.
Kol kaybını önlemek için gerekli olan durumlarda kullanılmaya uygundur.
Zincir ayarının kol ayarından daha yüksek bir pozisyonda olduğu uygulamalar için, halkanın kola çarpmasını önlemek için zinciri gevşek harekette bırakmak önerilir.
Özellikle, yer yokluğu nedeniyle kaldırma kolunun dönme açısının limitli olduğu durumlar için uygundur.
Metal tespit vidalı ayarlanabilir kolların diğer tiplerine kıyasla bu çözüm aşağıdakileri sağlar:
- operatör için mutlak elektrik yalıtımı
- görünen paslanmış hiçbir çelik parça yoktur
- kaldırma kolunu konforlu bir şekilde serbest bırakma özelliği.
Gerilime dirençli
Ayarlanabilir kollar genellikle tekrarlamalı kenetleme işlemleri için bazen yüksek frekanslı olarak kullanılır.
Bununla beraber, kol ünitesinin gerilme dayanımı (yani sıkma döngülerinin tekrarının dayanımı) bilhassa önemlidir ve özellikle, elmas kesim malzemenin mukavemeti çünkü koldan dişli saplamaya sıkma kuvvetini iletir (gövde veya saplama).

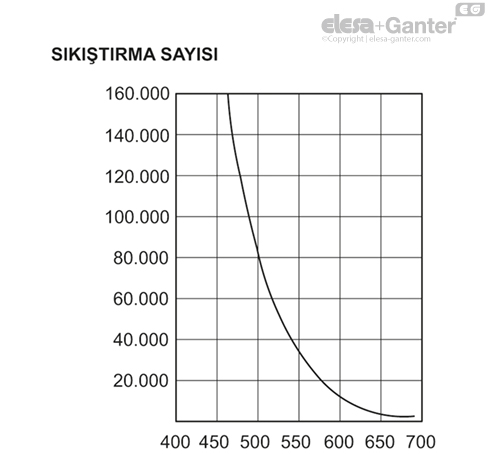

Aslında, birçok laboratuvar testinin sonuçları, en zor kullanım koşullarını simüle eden özel bir alet yardımıyla yapıldı, bize örnek olarak ERX.78 ayarlanabilir kolun 490 N çalışma kuvvetinin altında eğilmeden 100.000 sıkma döngüsünden fazla dayanabileceğini gösterdi (grafiğe bakın).
Özel cam elyafı ile güçlendirilmiş teknopolimer, ELESA marka ayarlanabilir kolların, normal çalışma koşulları altında oluşanlardan çok daha yüksek gerilme direnci vermesini sağlar.
Kullanım talimatları
Kullanım talimatları
Sıkılaştırırken ayar yapmak için, sıkma elemanının dişlerini ayırmak için kolu yukarı kaldırın ve başlangıç konumuna geri getirin. Kol serbest bırakıldığında, dönüş yayı dişleri otomatik olarak devreye alır.
