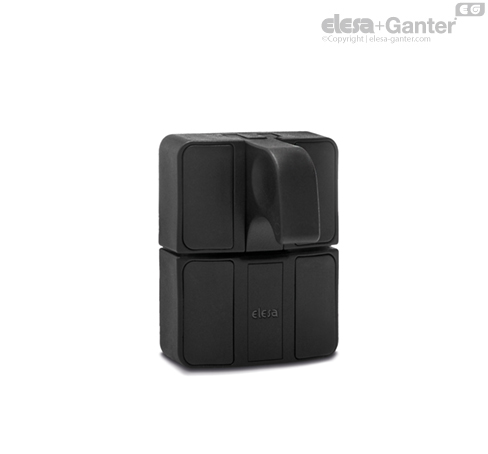

BMST.L Yaylı kapı kilidi Açmak için kaldırma kollu

Malzeme

Yaylı kapı kilidinin gövdeleri cam elyafı takviyeli poliamid bazlı (PA) teknopolimerden yapılmıştır.

Poliester bazlı (PBT) teknopolimer vida kapakları.

Siyah veya gri RAL 7040 (C33) renk, mat kaplama.

Tespit halkası (yay)

Paslanmaz çelik.

Sıkıştırma plakası

Kara-oksit çelik.

STANDART UYGULAMALAR

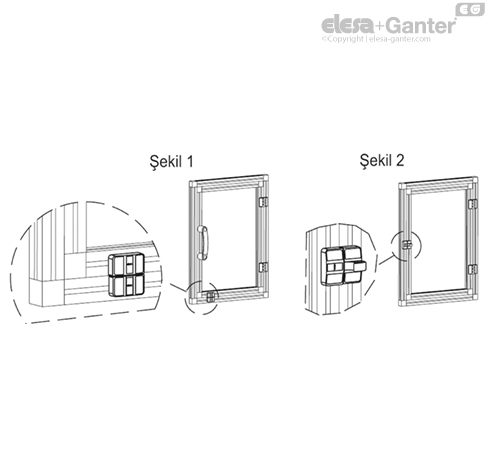

• BMST: kapıları kapatmak için kilitlenen ve kilidi açılan yaylı aygıt, kol veya topuz ile çekerek açma (Şekil 1).
• BMST.L: kapıları kapatmak için kilitlenen ve kilidi açılan yaylı aygıt, kaldırma kolu ile çekerek açma (Şekil 2).

Montaj

Kapı kilidinin sorunsuz çalışması için iki gövde arasında 1 mm’lik mesafe olması önerilir.

Tablodaki kuvvet değerleri, bu mesafeyi işaret etmektedir.

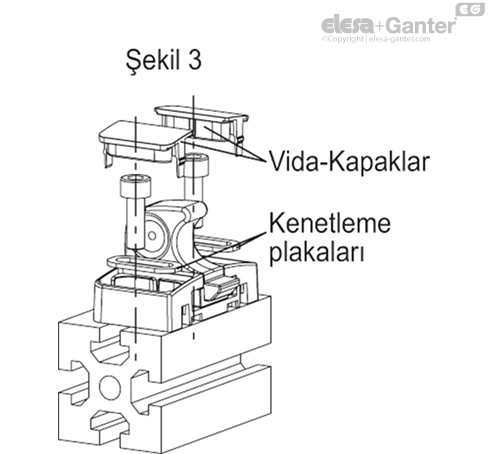

Montaj için sıkıştırma plakalarını (siparişte yer alır) ve TCEI M6 vidaları kullanın (Şek.3).

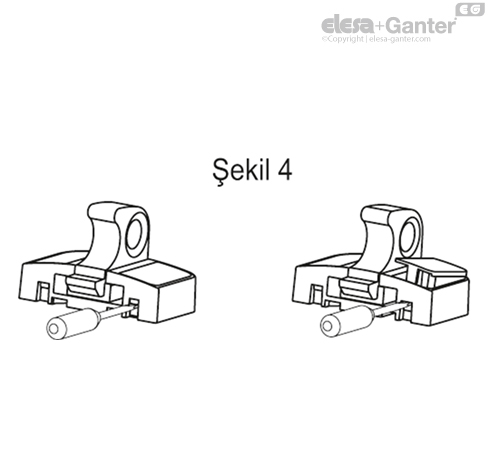

Vida kapaklarını çıkarmak için tornavida kullanın (Şek.4).
