Ana özellikler
Malzeme
Yaylı kapı kilidinin gövdeleri cam elyafı takviyeli poliamid bazlı (PA) teknopolimerden yapılmıştır.
Poliester bazlı (PBT) teknopolimer vida kapakları.
Siyah veya gri RAL 7040 (C33) renk, mat kaplama.
Tespit halkası (yay)
Paslanmaz çelik.
Sıkıştırma plakası
Kara-oksit çelik.
STANDART UYGULAMALAR

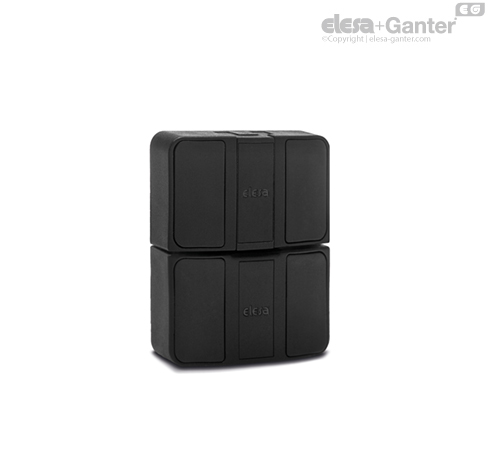

- BMST: kapıları kapatmak için kilitlenen ve kilidi açılan yaylı aygıt, kol veya topuz ile çekerek açma (Şekil 1).
- BMST.L: kapıları kapatmak için kilitlenen ve kilidi açılan yaylı aygıt, kaldırma kolu ile çekerek açma (Şekil 2).
Montaj
Kapı kilidinin sorunsuz çalışması için iki gövde arasında 1 mm’lik mesafe olması önerilir.
Tablodaki kuvvet değerleri, bu mesafeyi işaret etmektedir.
Montaj için sıkıştırma plakalarını (siparişte yer alır) ve TCEI M6 vidaları kullanın (Şek.3).
Vida kapaklarını çıkarmak için tornavida kullanın (Şek.4).
Genel bilgiler
Özellikler ve uygulamalar
Yaylı kapı kilidi döner kapıların hızlı kapanmasını sağlar.
30 ile 40 mm arasındaki boyutlara sahip T yuvalı standart profillere takılır.
Kapalı konumda kapı kilidinin kırılma noktasında yük = 4500 N.
Diğer uygulamalar
Talep üzerine özel uygulama
RAL 9002 ile aynı beyaz renkte kapı kilidi
