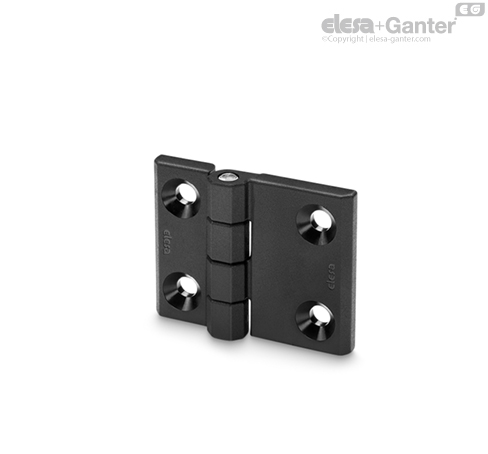

CFM-L-B Yatay olarak uzatılmış menteşeler Gömülü başlı vidalar için geçmeli delikler, farklı boyutlarda menteşe gövdeleri

Döndürme açısı (yaklaşık değer)

Maksimum 270° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -90° ve +180°).

Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.

Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.





Direnç testleri	EKSENEL GERİLME	RADYAL GERİLME	90° AÇILI GERİLİM
Açıklama	Maks. sınırda statik yük Sa [N]	Maks. sınırda statik yük Sr [N]	Maks. sınırda statik yük S90 [N]
CFM-L-A.50-76 SH-6	600	1500	1000
CFM-L-A.60-120 SH-8	900	2300	700
CFM-L-B.50-63 SH-6	800	1600	1000
CFM-L-B.60-90 SH-8	1000	2000	800

Maksimum statik yük, ötesine geçildiğinde malzemenin kırılabileceği ve dolayısıyla menteşe performansının etkileneceği değerdir. Elbette bu değere, ilgili uygulamanın önemine ve güvenlik düzeyine göre uygun bir katsayı uygulanmalıdır.
