Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) SUPER-teknopolimer, siyah renkte, mat kaplamalı.
Döner pim
AISI 303 paslanmaz çelik.
Standart uygulamalar

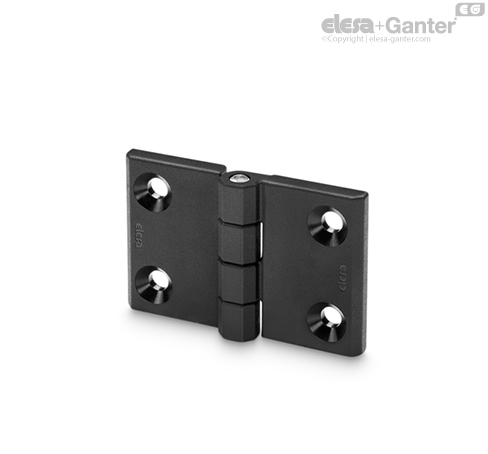

- CFM-L-A: gömülü başlı vidalar için geçmeli delikler, aynı boyutlardaki menteşe gövdeleri.
- CFM-L-B: gömülü başlı vidalar için geçmeli delikler, farklı boyutlardaki menteşe gövdeleri.
Genel bilgiler
Döndürme açısı (yaklaşık değer)
Maksimum 270° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -90° ve +180°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM |
 |  |  |
| Açıklama | Maks. sınırda statik yük
Sa [N] | Maks. sınırda statik yük
Sr [N] | Maks. sınırda statik yük
S90 [N] |
| CFM-L-A.50-76 SH-6 | 600 | 1500 | 1000 |
| CFM-L-A.60-120 SH-8 | 900 | 2300 | 700 |
| CFM-L-B.50-63 SH-6 | 800 | 1600 | 1000 |
| CFM-L-B.60-90 SH-8 | 1000 | 2000 | 800 |
Maksimum statik yük, ötesine geçildiğinde malzemenin kırılabileceği ve dolayısıyla menteşe performansının etkileneceği değerdir. Elbette bu değere, ilgili uygulamanın önemine ve güvenlik düzeyine göre uygun bir katsayı uygulanmalıdır.
