Kapat

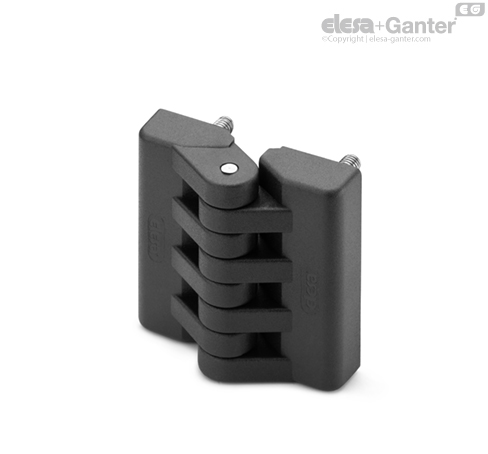

CFA-p
CFA.
Menteşeler
Teknopolimer
Dişli saplamalar
Teknopolimer
Dişli saplamalar
Ana özelliklerGenel bilgiler
Kullanım talimatları
Diğer uygulamalar
Ana özellikler
Malzeme
Yüksek elastikiyetli poliamid bazlı (PA) teknopolimer, siyah renkte, mat kaplamalı. Sadece CFA-SH uygulaması için gri RAL 7040 (C33)
Döner pim
AISI 303 paslanmaz çelik.
Standart uygulamalar
- CFA-B: dişli delikli nikel kaplamalı pirinç başlıklar.
- CFA-p: nikel kaplamalı çelik dişli civatalar.
- CFA-SH: gömük başlı vidalar için içten geçmeli delikler.
- CFA-TI-SH: havşa başlı vidalar için içten geçmeli delikler ve dişli takviyelerin başı ile başı ile uyması için arka yuva.
- CFA-CH: silindirik başlı vidalar için içten geçmeli delikler.
- CFA-B-p: dişli delikli ve nikel kaplamalı çelik dişli somunlu nikel kaplamalı pirinç başlıklar.
- CFA-B-SH: havşa başlı vidalar için dişli delikli ve içten geçmeli delikli nikel kaplamalı pirinç başlıklar.
- CFA-B-CH: silindirik başlı vidalar için dişli delikli ve içten geçmeli delikli nikel kaplamalı pirinç başlıklar.
- CFM-p-SH: havşa başlı vidalar için nikel kaplamalı çelik dişli somunlar içten geçmeli delikler.
- CFA-p-CH: silindirik başlı vidalar için nikel kaplamalı çelik dişli civatalar ve içten geçmeli delikler.
Genel bilgiler
Döndürme açısı (yaklaşık değer)
Maksimum 215° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda -35° olan +180° ve 0°).
Menteşenin mekanik performansını zayıflatmamak adına, dönüş açısı limiti geçilmemelidir.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM | |||
 |  |  | ||||
| Açıklama | Maksimum çalışma yükü Ea [N] | Kırılma yükü Ra [N] | Maksimum çalışma yükü Er [N] | Kırılma yükü Rr [N] | Maksimum çalışma yükü E90 [N] | Kırılma yükü R90 [N] |
| CFA.40 B-M4 | 200 | 2050 | 240 | 2220 | 100 | 730 |
| CFA.40 SH-4 | 130 | 2080 | 290 | 2030 | 280 | 1520 |
| CFA.40 CH-4 | 137 | 1800 | 230 | 1760 | 180 | 1330 |
| CFA.49 B-M5 | 400 | 3770 | 440 | 3070 | 170 | 1470 |
| CFA.49 B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49 p-M5x14 | 370 | 3070 | 360 | 1970 | 200 | 1680 |
| CFA.49 SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.49 CH-5 | 360 | 3080 | 310 | 2530 | 250 | 1620 |
| CFA.49 B-M5-p-M5x14 | 370 | 3070 | 360 | 1970 | 200 | 1470 |
| CFA.49 B-M5-SH-5 | 400 | 2960 | 280 | 2880 | 170 | 1470 |
| CFA.49 B-M5-CH-5 | 360 | 3080 | 320 | 2530 | 170 | 1470 |
| CFA.49 p-M5x14-SH-5 | 370 | 2960 | 280 | 1970 | 200 | 1680 |
| CFA.49 p-M5x14-CH-5 | 360 | 3070 | 320 | 1970 | 200 | 1620 |
| CFA.65 B-M6 | 640 | 4570 | 690 | 5670 | 220 | 2280 |
| CFA.65 p-M6x18 | 510 | 5890 | 460 | 6620 | 220 | 3190 |
| CFA.65 SH-6 | 520 | 4760 | 720 | 6270 | 240 | 4180 |
| CFA.65 CH-6 | 510 | 5280 | 490 | 5790 | 260 | 3190 |
| CFA.65 B-M6-p-M6x18 | 510 | 4570 | 460 | 5670 | 220 | 2280 |
| CFA.65 B-M6-SH-6 | 640 | 4570 | 690 | 5670 | 220 | 2280 |
| CFA.65 B-M6-CH-6 | 510 | 4570 | 490 | 5670 | 220 | 2280 |
| CFA.65 p-M6x18-SH-6 | 510 | 4760 | 460 | 6270 | 220 | 3190 |
| CFA.65 p-M6x18-CH-6 | 510 | 5280 | 460 | 5790 | 220 | 3190 |
| CFA.97 B-M10 | 970 | 7660 | 2120 | 17940 | 590 | 5210 |
| CFA.97 p-M10x20 | 890 | 5950 | 1730 | 16190 | 460 | 3690 |
| CFA.97 SH-10 | 1110 | 6730 | 1230 | 10460 | 510 | 4100 |
| CFA.97 CH-10 | 1050 | 4860 | 2060 | 13670 | 540 | 4760 |
| CFA.97 B-M10-p-M10x20 | 890 | 5950 | 1730 | 16190 | 460 | 3690 |
| CFA.97 B-M10-SH-10 | 970 | 6730 | 1230 | 10460 | 510 | 4110 |
| CFA.97 B-M10-CH-10 | 970 | 4860 | 2060 | 13670 | 540 | 4760 |
| CFA.97 p-M10x20-SH-10 | 890 | 5950 | 1230 | 10460 | 460 | 3690 |
| CFA.97 p-M10x20-CH-10 | 890 | 4860 | 1730 | 13670 | 460 | 3690 |
Kullanım talimatları
Montaj talimatları
- Kullanılan dişli takviyenin boyutuna uyumlu olacak şekilde kapıya/kapı çerçevesine bir delik açın.
- Dişli takviyeyi perçinleme makinesi ile kapıya/kapı çerçevesine yerleştirin.
- Menteşeyi, vidayı dişli takviye içerisine sıkıştırarak kapıya/kapı çerçevesine sabitleyin.
Diğer uygulamalar
CFK uygulaması
Döner pim içermeyen tek bir gövdeden yapılmış menteşe. Aynı genel estetik etkiyi elde etmek istediğinizde, sabit panelleri bloke etmek için kullanılabilir.
