CFA-F-CH
CFA-F
Kademeli menteşeler
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10

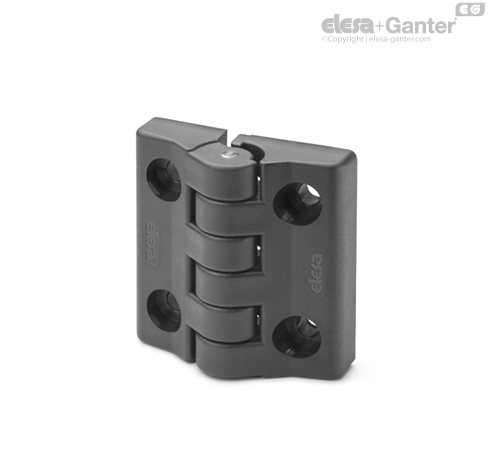

Yüksek elastikiyetli poliamdi bazlı (PA) teknopolimer, siyah renk, mat yüzey.
AISI 303 paslanmaz çelik.
Kapı açıklığının 95° limitini geçmemesi gerektiği durumlarda CFA-F menteşeler tavsiye edilir.

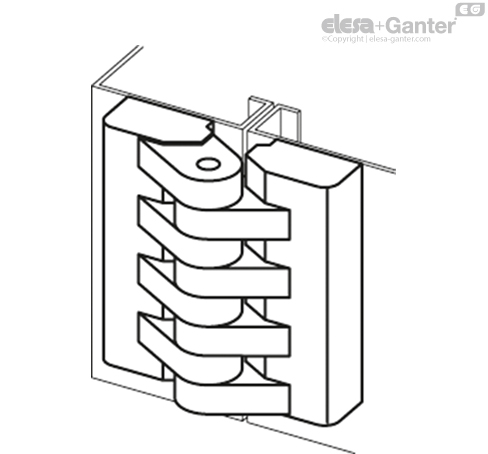

Menteşe makine veya kapıya sabitlendiğinde, germe sisteminin dişleri menteşenin içerisinde kalır. Böylece operatör, kendi ellerinin güvenliği için onlara ulaşamaz.

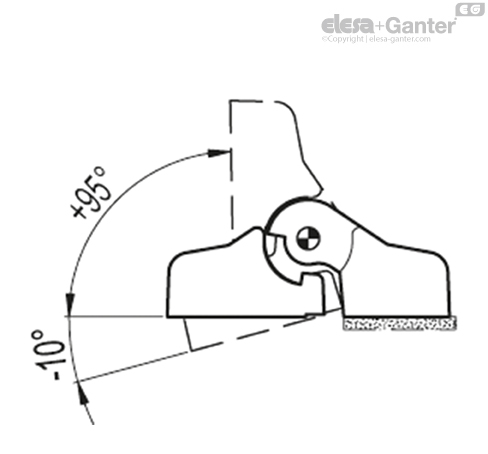

Maksimum 105° (birbirine bağlı iki yüzeyin aynı derecede olduğu durumlarda 0° olan -10° ve +95°).
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri | EKSENEL GERİLME | RADYAL GERİLME | 90° AÇILI GERİLİM | |||
| Açıklama | Maksimum çalışma yükü Ea [N] | Kırılma yükü Ra [N] | Maksimum çalışma yükü Er [N] | Kırılma yükü Rr [N] | Maksimum çalışma yükü E90 [N] | Kırılma yükü R90 [N] |
| CFA.49-F-B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49-F-CH-5 | 380 | 3600 | 370 | 3300 | 320 | 2490 |
| CFA.49-F-SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.65-F-B-M6 | 1150 | 5780 | 1550 | 7780 | 760 | 3820 |
| CFA.65-F-CH-6 | 810 | 5410 | 1000 | 6550 | 720 | 3980 |
| CFA.65-F-SH-6 | 840 | 5680 | 1010 | 7010 | 790 | 3960 |
