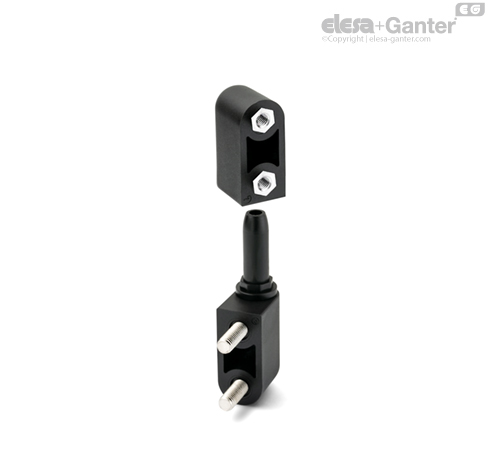

CFN-p-B Hizalı denkleştirici kaldırma menteşeleri Dişli delikli nikel kaplamalı çelik dişli civatalı ve nikel kaplamalı pirinç başlıklar

Özellikler

CFN. hizalı denkleştirici kaldırma menteşeleri (ELESA patentli), kapılar ve çerçeveler arasındaki olası hatalı hizalanmaları ayarlamak için tasarlanmıştır.

Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.



Direnç testleri
EKSENEL GERİLME		RADYAL GERİLME
Paralel düzlemler	Dikey düzlemler	Paralel düzlemler	Dikey düzlemler
Maksimum çalışma yükü Ea [N]		Maksimum çalışma yükü Er [N]
590		200

Menteşede, tabloda belirtilenleri aşan yük değerleri için oluşan elastik deformasyon, kırılma yükünü anlamsız hale getirir.

Montaj talimatları

1. Menteşe gövdelerini çerçeve üzerindeki sekizgen yuva üzerine ve diğer iki parçayı da kapı üzerindeki silindirik yuvaya oturtun.
2. Pimleri, pim ve menteşe üzerine işlenmiş dizinleri eşleştirerek çerçeve üzerine yerleştirilmiş iki parçanın sekizgen yuvasına yerleştirin.
3. Kapıyı, pimler üzerindeki menteşe gövdelerini eşleştirerek monte edin.





Kapının ayarlanması

Kapının çerçeve dışına çıktığı durumlarda; kapının eğim açısı, pimlerin sekizgen yuvalarının saat yönünde veya saatin tersi yönünde döndürülmesi ile ayarlanabilir.

Pimi saatin tersi yönde döndürerek, S mesafesi artar (+0,5), saat yönünde döndürerek ise azalır (-0,5).



Çerçeve dışına çıkmış kapı ayarları

Pim, çerçeve dışına çıkmış kapının (şekil 1-2-3-4) ayarlanması için farklı pozisyonlar sağlayan bir sekizgen yuvaya sahiptir. Kapıyı çerçeve ile hizalamak için, her iki menteşenin pimlerini ayarlamak gerekebilir.



Ayarlama örnekleri

Kapı alt taraftan çerçeve dışına çıktı ise

Kapıyı çerçeve ile hizalamak için, 1. menteşenin pimini saatin tersi yönde ve 2. menteşenin pimini saat yönünde 45° veya 90° döndürün.



Kapı üst taraftan çerçeve dışına çıktı ise

Kapıyı çerçeve ile hizalamak için, 1. menteşenin pimini saatin tersi yönde ve 2. menteşenin pimini saat yönünde 45° veya 90° döndürün.
