Ana özellikler
Malzeme
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Sekizgen yuvalı ayarlanabilir pim
Asetal bazlı (POM) teknopolimer, siyah.
Standart uygulamalar
- CFN-B: dişli delikli nikel kaplamalı pirinç başlıklar.
- CFN-p: nikel kaplamalı çelik dişli civatalar.

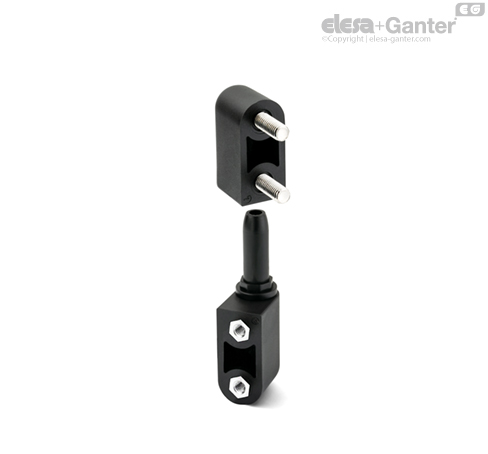

- CFN-B-p: dişli delikli ve nikel kaplamalı çelik dişli somunlu nikel kaplamalı pirinç başlıklar.
- CFN-p-B: dişli delikli nikel kaplamalı çelik dişli civatalı ve nikel kaplamalı pirinç başlıklar.
Genel bilgiler
Özellikler
CFN. hizalı denkleştirici kaldırma menteşeleri (ELESA patentli), kapılar ve çerçeveler arasındaki olası hatalı hizalanmaları ayarlamak için tasarlanmıştır.
Uygulamanız için uygun tipte ve doğru sayıda menteşeyi seçmek için bkz. Kılavuzlar.
| Direnç testleri |
| EKSENEL GERİLME | RADYAL GERİLME |
 |  |
| Paralel düzlemler | Dikey düzlemler | Paralel düzlemler | Dikey düzlemler |
Maksimum çalışma yükü
Ea [N] | Maksimum çalışma yükü
Er [N] |
| 590 | 200 |
Menteşede, tabloda belirtilenleri aşan yük değerleri için oluşan elastik deformasyon, kırılma yükünü anlamsız hale getirir.
Kullanım talimatları
Montaj talimatları

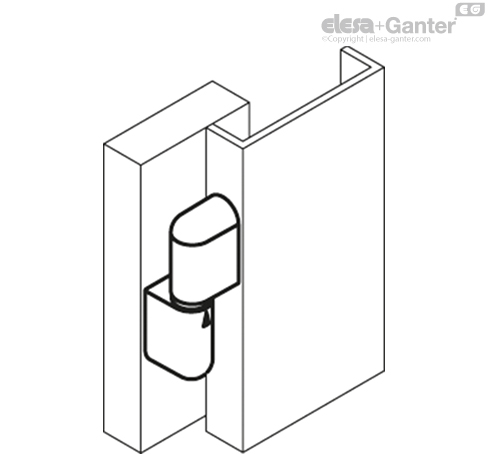

- Menteşe gövdelerini çerçeve üzerindeki sekizgen yuva üzerine ve diğer iki parçayı da kapı üzerindeki silindirik yuvaya oturtun.

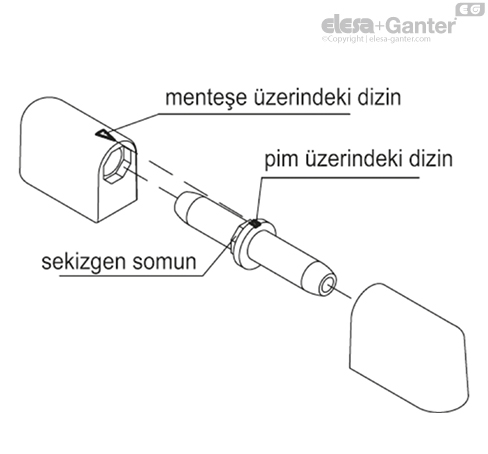

- Pimleri, pim ve menteşe üzerine işlenmiş dizinleri eşleştirerek çerçeve üzerine yerleştirilmiş iki parçanın sekizgen yuvasına yerleştirin.
- Kapıyı, pimler üzerindeki menteşe gövdelerini eşleştirerek monte edin.
Kapının ayarlanması
Kapının çerçeve dışına çıktığı durumlarda; kapının eğim açısı, pimlerin sekizgen yuvalarının saat yönünde veya saatin tersi yönünde döndürülmesi ile ayarlanabilir.

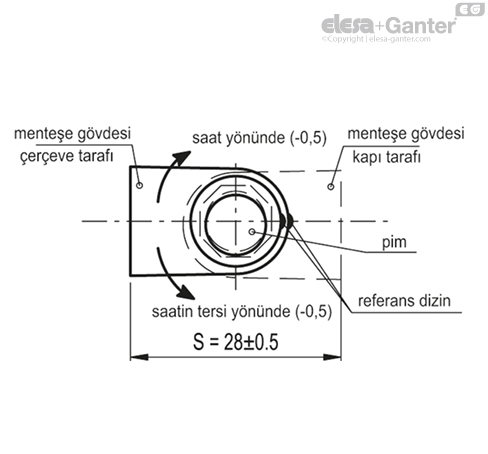

Pimi saatin tersi yönde döndürerek, S mesafesi artar (+0,5), saat yönünde döndürerek ise azalır (-0,5).
Çerçeve dışına çıkmış kapı ayarları

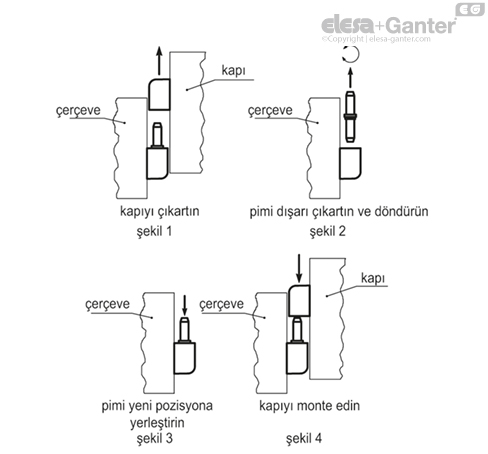

Pim, çerçeve dışına çıkmış kapının (şekil 1-2-3-4) ayarlanması için farklı pozisyonlar sağlayan bir sekizgen yuvaya sahiptir. Kapıyı çerçeve ile hizalamak için, her iki menteşenin pimlerini ayarlamak gerekebilir.
Ayarlama örnekleri

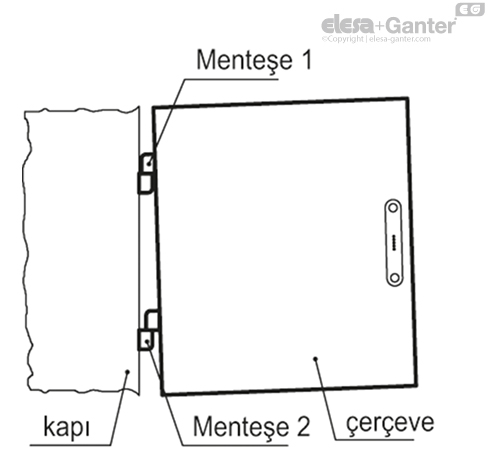

Kapı alt taraftan çerçeve dışına çıktı ise
Kapıyı çerçeve ile hizalamak için, 1. menteşenin pimini saatin tersi yönde ve 2. menteşenin pimini saat yönünde 45° veya 90° döndürün.

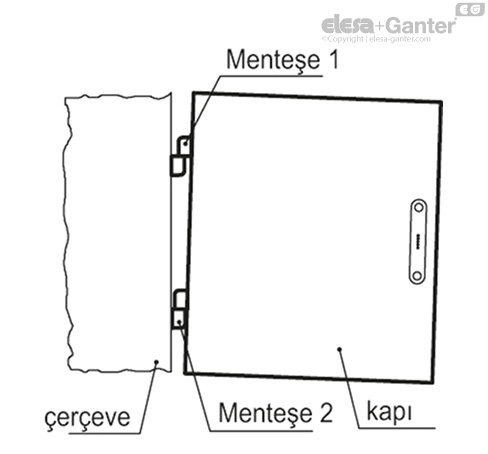

Kapı üst taraftan çerçeve dışına çıktı ise
Kapıyı çerçeve ile hizalamak için, 1. menteşenin pimini saatin tersi yönde ve 2. menteşenin pimini saat yönünde 45° veya 90° döndürün.
