DCK-H

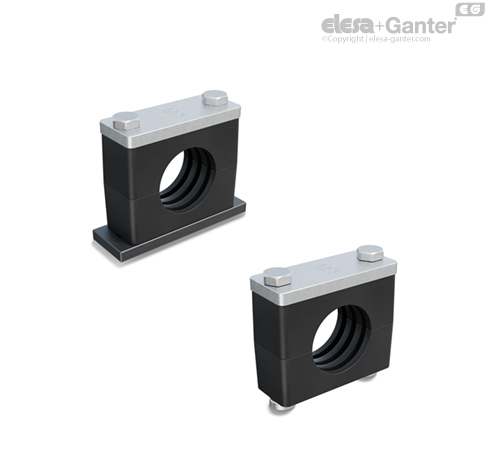

DIN 3015-2 ağır iş tipi serisi için boru kıskaçları kiti

Özellikler ve uygulamalar

DCE-H bilezik gövdesinden elde edilebilen farklı KİT konfigürasyonları, sert boruların kilitlenmesini ve bir sert tüp sisteminin güvenle oluşturularak titreşimlerin ve gürültünün azaltılmasını sağlar.

DIN 3015-2 standardı, birden çok uygulamaya uygun olan bir sabitleme sisteminin oluşturulması için teknik, boyut ve malzeme gereksinimlerini tanımlar.

Özellikle, DIN yönetmeliği bilezik gövdelerinin genel boyutlarına dayanarak özel referans grupları tanımlar.

Tablo, DIN 3015-2 grupları ve denk düşen DCE-H grupları arasındaki denkliği göstermektedir.

Bunlar, ağır endüstriyel hidroliklerde yüksek mekanik dayanımın ve etkin titreşim ve gürültü azaltmanın gerekli olduğu yerlerde hidrolik ve yağ-hidrolik sistemlerinin yapımı için kullanılır.

Kıskaç kitinin montajı alttan başlar; DCE-PL kaynaklama plakası, alttaki yarım bileziğin dayandığı temeli temsil eder, ardından boru yerleştirilir ve üstteki yarım bilezik üstüne konur. Sabit bir çözüm gerekli değilse, plaka yerine DCE-NTG sabitleme somunları kullanmak olanaklıdır. Bunlar, DCE-GU kılavuzunun üzerine yerleştirilmeleri halinde, kiti kılavuz boyunca hareket ettirerek konumlandırma aşaması sırasında konumunu ayarlamayı mümkün kılar.

Bileziği sıkmak için, DCE-PU kapak plakasını DCE-SRE altıgen başlı vidayla birlikte kullanmak olanaklıdır.

Bkz. Boru kıskaçları teknik verileri.
