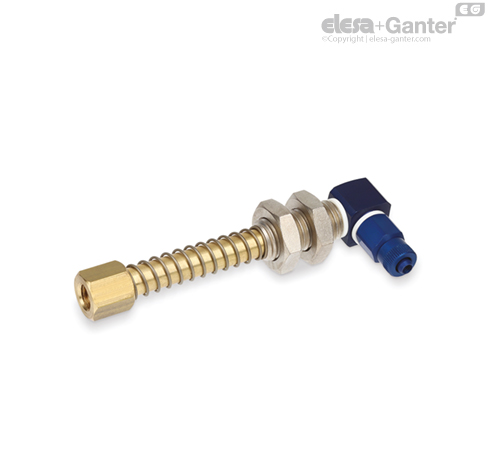

VPA-F-L Vantuz tutucular Dişli dişi bağlantı ve L şekilli hızlı bağlantı elemanı

Özellikler

VPA vakum kafası süspansiyonları şunları kapsar:

• vakum kafasını sabitlemek için bir pirinç sap;

• vakum kafası süspansiyonunun otomasyon cihazına kolayca monte edilmesi için iki altıgen somunla donatılmış bir çelik dişli manşon;

• vakum kafasının darbesini yastıklamak ve aynı zamanda kaldırılacak yükle sabit bir basıncı korumak için bir yay;

• emme hortumuna bağlantı için bir hızlı bağlantı elemanı.

Etkin yay darbesi, sapın uzunluğunun (l3) bir fonksiyonu olup, özellikle:

• 28 mm uzunluk için 16 mm’dir

• 65 mm uzunluk için 49 mm’dir

• 95 mm uzunluk için 74 mm’dir

6x8 çaplı plastik hortumla uyumludur.

Bkz. Vakum kafaları için Teknik Veriler .
