Ana özellikler
Malzeme
Pirinç sap.
Paslanmaz çelik yay.
AVP çelik dişli manşon ve altıgen somunlar.
Mavi anodize edilmiş alüminyumdan hava bağlantı elemanı.
Standart uygulamalar

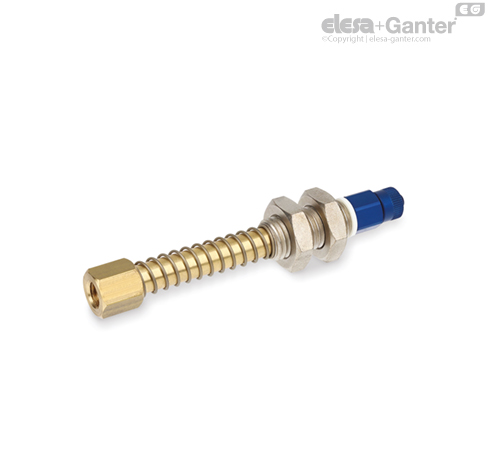

- VPA-F: dişli dişi bağlantılı ve düz hızlı bağlantı elemanlı.
- VPA-F-L: dişli dişi bağlantılı ve L şekilli hızlı bağlantı elemanlı.
- VPA-M: dişli erkek bağlantılı ve düz hızlı bağlantı elemanlı.
- VPA-M-L: dişli erkek bağlantılı ve L şekilli hızlı bağlantı elemanlı.
Genel bilgiler
Özellikler
VPA vakum kafası süspansiyonları şunları kapsar:
- vakum kafasını sabitlemek için bir pirinç sap;
- vakum kafası süspansiyonunun otomasyon cihazına kolayca monte edilmesi için iki altıgen somunla donatılmış bir çelik dişli manşon;
- vakum kafasının darbesini yastıklamak ve aynı zamanda kaldırılacak yükle sabit bir basıncı korumak için bir yay;
- emme hortumuna bağlantı için bir hızlı bağlantı elemanı.
Etkin yay darbesi, sapın uzunluğunun (l3) bir fonksiyonu olup, özellikle:
- 28 mm uzunluk için 16 mm’dir
- 65 mm uzunluk için 49 mm’dir
- 95 mm uzunluk için 74 mm’dir
6x8 çaplı plastik hortumla uyumludur.
Bkz. Vakum kafaları için Teknik Veriler .
