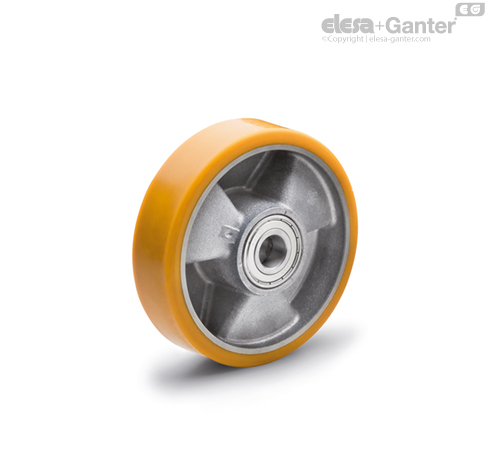

Dökme kalıplı poliüretan, sertlik 92 Shore A.
Basınçlı kalıp döküm alüminyum.
Bilye yataklı göbek. Ağır yükler ve sürekli hareket ettirmek için en uygun çözüm.
Mükemmel düzgünlük ve esneklik özellikleri, yüksek aşınma ve yırtılma direnci.
Parametrelerin seçimi için bkz. Teknik veriler.
RE.F5 çarklar ayrıca braket ile birlikte temin edilir:
Atmosferik maddelerin, alkollerin ve glikollerin bulunduğu ortamlarda kullanıma uygundur; organik ve mineral asitler, bazik çözeltiler ve doymuş buharların bulunduğu ortamlarda kullanılması tavsiye edilmemektedir.
Her bir yük ve çap için, tabloda tek bir çarkı pürüzsüz bir zeminde 4 km/saat sabit hızda itmek veya çekmek için gereken kuvvet (N cinsinden) belirtilmiştir.
4 çarklı bir arabayı manuel olarak kullanmak için, 50 N’nin altında değerleri olan çaplar seçilmesini öneririz; sık taşıma için 30 N’nin altında değerler seçin.
| Çark hareketi için çekme veya itme kuvveti [N] | ||||||||
|---|---|---|---|---|---|---|---|---|
| Yük [N] | ||||||||
| 1500 | 2500 | 3500 | 450 | 5500 | 7000 | 8500 | ||
| D [mm] | 80 | 50 | - | - | - | - | - | - |
| 100 | 23 | 52 | - | - | - | - | - | |
| 125 | 17 | 45 | 65 | - | - | - | - | |
| 150 | 12 | 38 | 60 | 70 | 80 | - | - | |
| 200 | <10 | 30 | 49 | 60 | 78 | 105 | 180 | |
Mekanik çekme için, kapasite varyasyonlarını belirlemek için lütfen teknik özelliklere bakın.
Bir uygulamadaki çalışma sıcaklıkları standart değer aralığından farklılık gösteriyorsa, kapasite varyasyonunu belirlemek için teknik özelliklere bakın.
