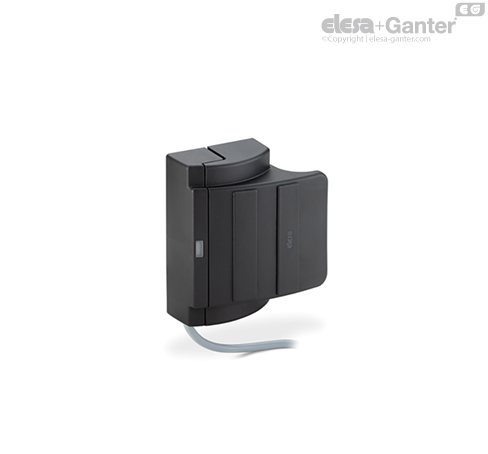

ESC-SFT-F-C Dahili güvenlik anahtarlı kollar Kablo uzunluğu 2 veya 5 metre, alt eksenel çıkışlı

Özellikler ve uygulamalar

Personeli koruma: ESC-SFT kol, makine kartında tehlike siperliklerinin durumunu izlemek üzere tasarlanmış güvenlik devrelerinde kullanılabilen yedek kanallı bir kodlanmış sensördür. Uygun bir sertifikalı kontrol mantığıyla birlikte, makinenin veya üretim hatlarının kapılarının, kasalarının, koruyucu kapaklarının kazayla açılması halinde, makinenin güç devresinde bağlantı kesmeyi etkinleştirir. Kilitleme cihazı, bir manyetik sensörden ve kolun iki elemanına yerleşik denk düşen aktüatörden (kodlanmış mıknatıs) oluşur. Kodlanmış mıknatısın bu sensörü yaklaşması, sensörün içerisindeki kontakların çalışmasını ve sensöre bağlı kontrol ünitesinin güvenlik çıkışlarının buna göre kapanmasını içerir. Kolun iki elemanı temas ettiğinde ve siperlik kapalı olduğunda bir yeşil LED yanar. ESC-SFT kol, EN14119 doğrultusunda bir düşük kodlama seviyesi tip 4 manyetik kilit cihazı olarak sınıflandırılmıştır. Bir sertifikalı güvenlik kontrol ünitesine bir çıkış olarak kullanıldığında (talep üzerine aksesuarlara bakın), IEC 62061 standardı doğrultusunda SIL3’e kadar veya EN ISO 13849-1 standardı doğrultusunda kategori 4 - PLe bir sistem mimarisine izin verir. Sistemin güvenlik seviyesini yükseltmek için CFSQ veya CFSW menteşeyle ilişkilendirilebilir (farklı çalıştırma ilkelerine sahip sistemler). Sensörlerin çalışma mesafesi, ürünün üzerine takıldığı kapının geometrisinden bağımsızdır.

Yaylı kilit: Ürünü oluşturan iki parça (kol tarafı ve eşleşen parça tarafı), kapının kapalı kalmasını sağlayan bir mekanik rakorla donatılmıştır. Kapıyı açmak için gereken açma kuvveti yaklaşık 2 kg’dır.

Kendinden merkezlemeli: Kola, eşleşen parçaya göre bir mekanik kendinden merkezleme sistemi takılıdır ve bu sistem, kapının herhangi bir yanlış hizalanmasını veya ağırlık nedeniyle bükülmesini telafi eder. Sürgülü veya kanatlı kapılar için kullanılabilir.

İşleyiş

Güvenlik sistemi, bir kontrol ünitesinden ve bir koldan oluşmakta olup kol, sadece belirli konfigürasyonlarda çalışır (ilgili kombine güvenlik kontrol üniteleriyle kombinasyon ve kablolama seçeneklerine bakın).

Güvenlik kolu, kodlanmış mıknatıslarla etkinleşen reed kontaklara sahiptir. Güvenlik kontrol ünitesi, bilgiyi dönüştürür ve korumaların durumunu bir güvenlik çıkışı üzerinden kontrol sistemine aktarır.

Güvenli durum, kolun kendi etkinleştirme mıknatısından uzak olduğu durum olarak tanımlanır.

Elektrik bağlantıları

Elektrik bağlantıları sadece yetkili personel tarafından gerçekleştirilmelidir.

Sensör bağlantı kablosu uzatılmamalıdır. Sensörler kontrol ünitesine önerilen şemalara göre bağlanmalıdır (ayrıca kontrol üniteleri için çalıştırma talimatlarına bakın).



Tek bir kolun CN-SFT.115-2NC, CN-SFT.46-2NC / CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO kontrol ünitelerine veya eşdeğer modellere bağlantı şeması. NC-NC kontaklı kol, CN-SFT.115-2NC / CN-SFT.46-2NC kontrol ünitesine, NC-NO kontaklı kol, CN-SFT.115-1NC+ 1NO / CN-SFT.46-1NC+1NO kontrol ünitesine bağlanmalıdır. Her durumda, ürünün düzgün kablolandığını doğrulamak için güvenlik kontrol ünitesinin kullanma kılavuzunun okunması önerilir.



Tek bir kolun CN-SFT.115-2NC / CN-SFT.46-2NC kontrol ünitelerine veya NC-NC kontaklı birden çok kol varsa, eşdeğer modellere bağlantı şeması.

• Kanallar 1 (BU-BK, NC), seri halde

• Kanallar 2 (WH-BN, NC), seri halde

Her durumda, ürünün düzgün kablolandığını doğrulamak için güvenlik kontrol ünitesinin kullanma kılavuzunun okunması önerilir.



Tek bir kolun CN-SFT.115-1NC+1NO / CN-SFT.46-1NC+1NO kontrol ünitelerine veya NC-NO kontaklı birden çok kol varsa, eşdeğer modellere bağlantı şeması.

• Kanallar 1 (BU-BK, NO), paralel halde

• Kanallar 2 (WH-BN, NC), seri halde

Her durumda, ürünün düzgün kablolandığını doğrulamak için güvenlik kontrol ünitesinin kullanma kılavuzunun okunması önerilir.



Talep üzerine aksesuarlar

• CN-SFT: kategori 3 ve 4 için güvenlik kontrol ünitesi.

• FC-ESC: uzatma uzunluğu 2,5 veya 5 metre.

Montaj talimatları

• Kol eşleşen parçasını çerçeveye ve kolu kapıya monte etmek için sabitleme plakalarını (birlikte verilmektedir) TCEI M5 vidalar ve kol arasına yerleştirerek kullanın. Yarık delikler bulunması, ürünün kurulumunu kolaylaştırmak içindir.

• Kablolamayı belirtilen elektrik şemasına göre gerçekleştirin.

• Güvenlik hattı üzerinde bir harici hızlı sigorta kullanılması önerilir.

• Ürün, güçlü manyetik alanlar bulunan bir ortamda kullanılmamalıdır.

• Montaja sadece gerilim yokken izin verilir.

• Güvenlik sensörünün ve aktüatörün aktif yüzeyinin birbirlerine karşıt olması şartıyla montaj konumu istendiği gibi seçilebilir.

• Sensörü sadece düz yüzeylerin üzerine monte edin.

• Mümkünse, sensörü ve aktüatörü ferromanyetik malzemeden yapılmış yüzeylere monte etmeyin. En az 5 mm kalınlığa sahip, manyetik olmayan bir ara parçası takılması önerilir. Ayrıca manyetik olmayan sabitleme vidaları kullanılması önerilir.

• Sensörü ve aktüatörü güçlü titreşimlere ve şoklara maruz bırakmayın.

• Demir kalıntılarından uzak tutun.

• İki kol arasında 50 mm minimum montaj mesafesi bırakın.

• Kapı tarafı ve çerçeve tarafındaki delikler arasındaki mesafe için delme şablonuna bakın.



Önlemler

Ürünü kullanmadan önce, makine üzerinde aşağıdakilere uygun bir risk değerlendirmesi gerçekleştirilmelidir:

• EN ISO 13849-1, Makine güvenliği — Kontrol sistemlerinin güvenlikle ilgili parçaları — Part 1: Tasarım için genel ilkeler;

• EN ISO 14119, Makine güvenliği — Siperliklerle ilişkili kilitleme cihazları;

• EN ISO 60204-1, Makine güvenliği — Makinelerin elektrikli ekipmanları;

• EN 60947-5-3, Alçak gerilimli ana şalter cihazları ve kontrol düzeni - Bölüm 5-3: Kontrol devreleri ve anahtarlama elemanları - Arıza koşullarında tanımlanmış davranışı bulunan yakınlık cihazları için gereklilikler (PDDB).

• ESC-SFT kol, bir kişisel koruma işlevi gerçekleştirir. Hatalı kurulum veya kullanım, insanlara ciddi zararlar verebilir. Özellikle, kol baypas edilmemeli (kontaklar kısa devre yapılmamalı), hareket ettirilmemeli, çıkarılmamalı veya başka şekillerde etkisiz hale getirilmemelidir.

• Güvenli çalıştırma sadece tüm sistem, güvenlik kolu + kontrol ünitesi CN-SFT.115-2NC, CN-SFT.46-2NC/CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO veya benzeri kullanılıyorsa sağlanır. Kol, uygun bir kontrol ünitesi olmadan kullanılıyorsa, sorumluluk sistemin/makineni montajını yapanlardadır.

• Eksiksiz bir güvenlik sistemi, genellikle birçok sinyalleme cihazından, sensörden ve kontrol ünitesinden oluşur. Makinenin üreticisi veya montajcısı, doğru ve güvenli genel çalıştırmadan sorumludur.

Bakım ve kontroller

Koldaki varsa demir tozlarını düzenli aralıklarla uzaklaştırın. Kolu temizlemek için sadece solventsiz deterjanlar kullanın..

Ek güvenlik önlemler i(EN ISO 14119:2013, Tablo 3)

Aşağıdaki hususları inceleyerek kolların düzgün çalıştığını düzenli olarak (her vardiyanın başlangıcında, en geç 8 saat içerisinde) kontrol etmek zorunludur:

• Aşağıdakileri kontrol ederek her bir kolun düzgün hareket ettiğini kontrol edin:

a) kolun monte edildiği siperlik açıldığında, bağlı olan kontrol ünitesinin güvenlik çıkışlarının açıldığını kontrol edin.

b) aynı siperlik kapatıldığında, kontrol ünitesinin güvenlik çıkışlarının bir başlat komutunun ardından kapandığını kontrol edin.

• kolun sağlam bir şekilde takıldığını kontrol edin.

• bağlantıların doğru bir şekilde sabitlendiğini kontrol edin.

Cihazın izleme işlevi, cihazın kendisinin her bir müdahalesi için bağlanan güvenlik kontrol ünitesi tarafından gerçekleştirilmelidir.

Tüm korumalar kapalı olduğunda ve olası bir başlatma komutunun ardından kontrol ünitesi kendi güvenlik çıkışlarını etkinleştirmezse, kontrol ünitesini kapatmaktan kaçının ve açık siperlik olup olmadığını kontrol edin ve yukarıdaki a) ve b) noktalarına belirtilen kontrolleri gerçekleştirin.

Arıza veya yıpranma halinde, zarar gören sistem değiştirilmelidir.

Garanti kapsamının yanı sıra üreticinin sorumluluğu da aşağıdaki koşullarda sona erer:

• Talimatlar izlenmemişse.

• güvenlik yönetmeliklerine uyulmamışsa.

• elektrik tesisatı ve bağlantıları yetkili personel tarafından yapılmamışsa.

• çalıştırma kontrolleri gerçekleştirilmemişse.

• ürün kurcalanmışsa.
