Ana özellikler
Malzeme
Poliamid esaslı (PA) teknopolimer, gri renkte.
Standart uygulamalar

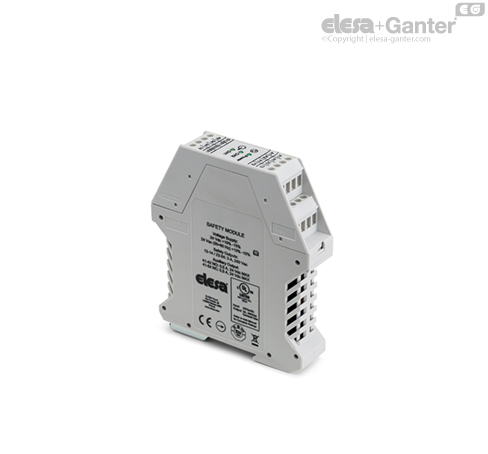

Kategori 3 ve 4 için güvenlik kontrol ünitesi.
- CN-SFT.115: standart boyutlar.
- CN-SFT.46: indirgenmiş boyutlar.
Standart uygulamada kontak blokları:
- NO-NC: 1 NO kontak+ 1 NC kontak.
Genel bilgiler
Özellikler ve uygulamalar
CN-SFT aşağıdaki Elesa ürünleriyle birlikte kullanılabilir:

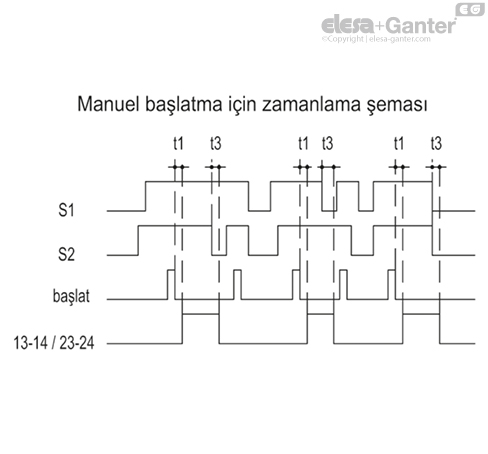

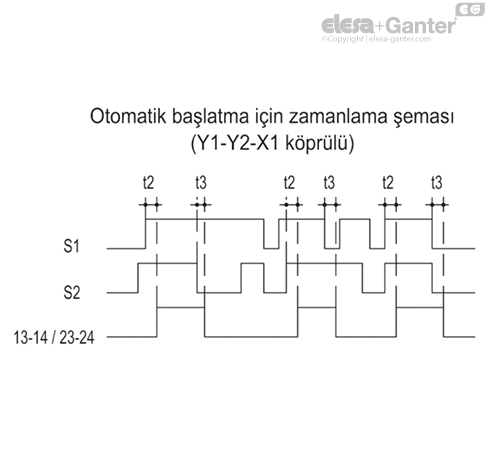

CN-SFT güvenlik kontrol ünitesi, iki kontağın durumun kontrol edebilir (güvenlik Reed manyetik sensörleri, acil durum düğmeleri, mekanik güvenlik anahtarları, mobil siperlikler için güvenlik kilitleri): Çıkış, sadece NO kontağı açıksa ve NC kontağı kapalıysa (NO-NC versiyonu) veya iki NC kontağı kapalıysa (NC-NC versiyonu) START (BAŞLAT) düğmesine basıldığında (sıfırlama) etkinleşir.
Sadece tek bir giriş kontağının çalıştırılması bile, güvenli bir durumda sonuçlanarak güvenli çıkışları açık bir duruma getirir ve kontak yeniden çalıştırıldıktan ve START (BAŞLAT) (sıfırla) düğmesine basıldıktan sonra bile bunların tekrar kapanmasını önler.
| LED Tablosu |
|---|
| İşlev | LED | Renk | Durum |
| Güç kaynağı | PWR | Yeşil | on |
| Çıkışlar 13-14 ve 23-24: AÇIK | CH1 - CH2 | Yeşil - Yeşil | off - off |
| Çıkış 41-42: AÇIK |
| Çıkış 41-54: KAPALI |
| Çıkışlar 13-14 ve 23-24: KAPALI | CH1 - CH2 | Yeşil - Yeşil | on - on |
| Çıkış 41-42: KAPALI |
| Çıkış 41-54: AÇIK |
Elektrik bağlantıları

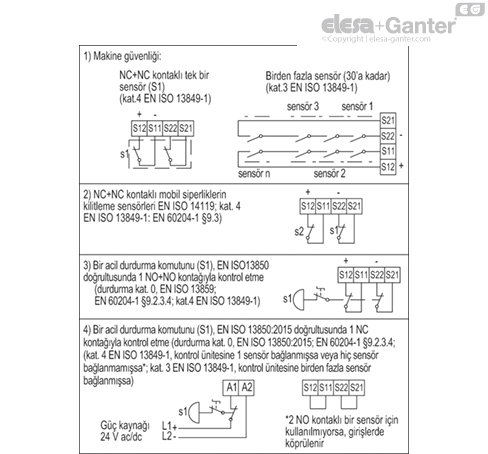

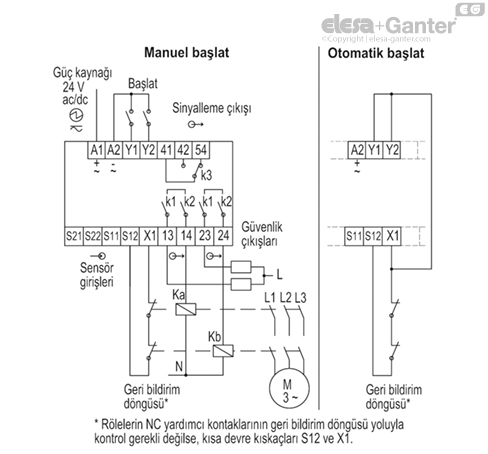

Model CN-SFT.115-2NC ve model CN-SFT.46-2NC
NOT: Siperlik kapalı olduğunda normalde kapalı olan kontak, NC giriş olarak kabul edilir..

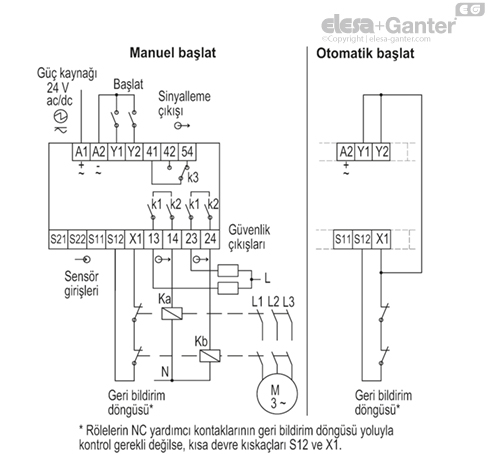

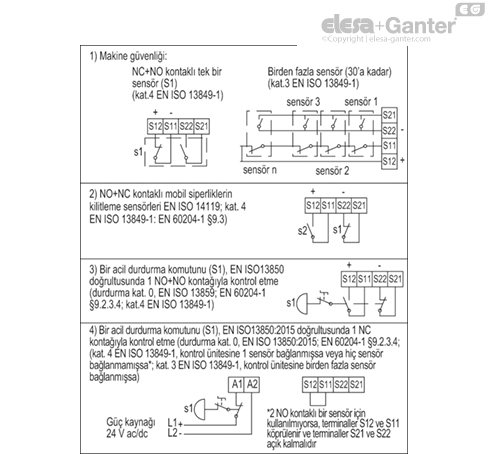

Model CN-SFT.115-1NC+1NO ve model CN-SFT.46-1NC+1NO
NOT: Siperlik kapalı olduğunda normalde kapalı olan kontak, NC giriş olarak kabul edilir. Kapı kapalı olduğunda normalde açık olan kontak, NO girişi olarak kabul edilir..
