CFSW-C-A Dahili güvenlik anahtarlı menteşeler 8 kutuplu konnektör, üst eksensel çıkış

Özellikler ve uygulamalar

• Kapıların, makine korumalarının veya makinenin ve üretim ekipmanlarının üzerindeki güvenlik kapılarının kazara açık olması durumunda güç beslemesini otomatik olarak kapatması nedeniyle dahili çoklu anahtarlı (ELESA patentli) bu menteşe güvenli bir cihazdır.
• Menteşe, su dalgalarına ve güçlü su jetlerine karşı IP66 koruma düzeyini ve geçici suya daldırmanın etkilerine karşı IP67 koruma düzeyini garantiler. Menteşe gövdesini kapatmak için paslanmaz çelik parçalar kullanılması sayesinde menteşe sık sık yıkanabilir ve temizlik ve hijyenin özellikle önemli olduğu herhangi bir ortamda kullanılabilir. Laboratuvar testlerinde doğru takılan menteşe, bir basınçlı yıkayıcının ürettiğine benzer yüksek basınçlı su jetlerine karşı dayanmıştır.
• Sınırlı boyut, farklı montaj ve çıkış seçenekleri (kablo/konnektör) bu ürünün birçok yaygın alüminyum profil (30 mm minimum genişlik) üzerine kurulmasını kolaylaştırır.
• Kolay montaj: dahili çoklu güvenlik anahtarı ve menteşe tek bir parça halinde gelir ve bu sayede çok kolay ve hızlı montaj sağlar. Menteşeyi ve menteşedeki standart pimi değiştirmek için özel bir pim tarafından bağlanmış güvenlik anahtarını ayrı ayrı kurmayı gerektiren bazı geleneksel sistemler ile kıyaslandığında bu durum büyük avantaj sağlar.
• Geniş kapsamlı kullanımı: CFSW. menteşeler, en yaygın alüminyum profiller üzerine monte edilebilir.
• Fazladan bir sistem kullanan CFSW menteşeleri, fazladan bir yapı ile IEC 62061 uyarınca SIL3, EN ISO 13849-1 uyarınca PLe veya EN 954-1 uyarınca güvenlik kategorisi 4 gibi sistem tasarımı oluşturmaya izin verir.
• Yalnızca sabit kurulum için kullanılabilen 8 kutuplu kabloyla yapılan F uygulamaları için maksimum bükülme yarıçapı 30 mm'dir.

Döndürme açısı (yaklaşık değer)

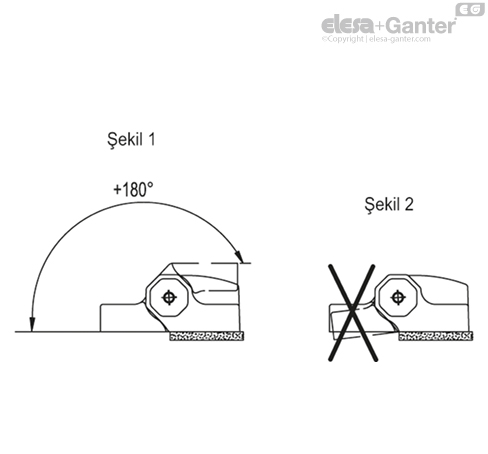

Maksimum 180 ° (0 ° ve + 180 ° 0 °, birbirine bağlı iki yüzeyin aynı düzlemde olduğu durum Şekil 1). Anahtarlama açısı (bkz. Yerleşik güvenlik çoklu anahtar işleyişi ve bakımı) bu konumdan garanti edilir. Birbirine bağlı iki yüzeyin aynı düzlemde bulunduğu durumun kesinlikle doğrulanması gerekir çünkü menteşe herhangi bir negatif açı ile gerilmemelidir (Şekil 2).



Direnç testleri	EKSENEL GERİLME	RADYAL GERİLME	90° AÇILI GERİLİM
Açıklama	Maks. sınırda statik yük Sa [N]	Maks. sınırda statik yük Sr [N]	Maks. sınırda statik yük S90 [N]
CFSW.110	2100	2800	1300

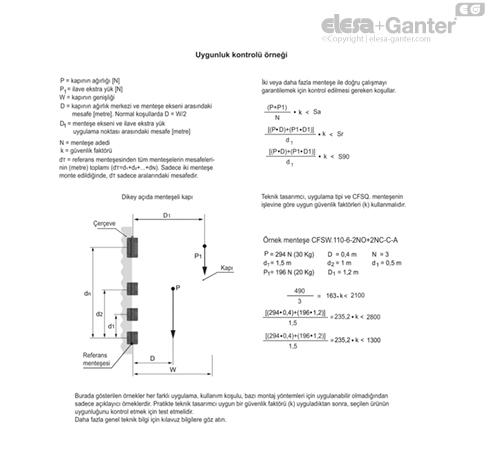

Dahili güvenlik siviçli CFSW. menteşeler için temin edilen referans değer, bu menteşeler güvenlik cihazları olarak kullanıldığından beri maksimum statik yük sınırıdır (Sa, Sr, S90). Bu değerin üzerinde malzeme kırılabilir ve bu nedenle menteşe işlevsel olarak etkilenir. İlgili uygulamanın önemi ve güvenlik seviyesi uyarınca bu değere uygun bir faktör uygulanmalıdır. Farklı menteşelerin tablolarında gösterilen yük değerleri, belirli kullanım koşulları altında ve sınırlı süreyle kontrollü sıcaklık ve nem oranı (23°C-%50 R.H.) altında laboratuvarlarımızda yürütülen testlerin sonucudur.





Dahili çoklu güvenlik anahtarlarını çalıştırma ve bakımı

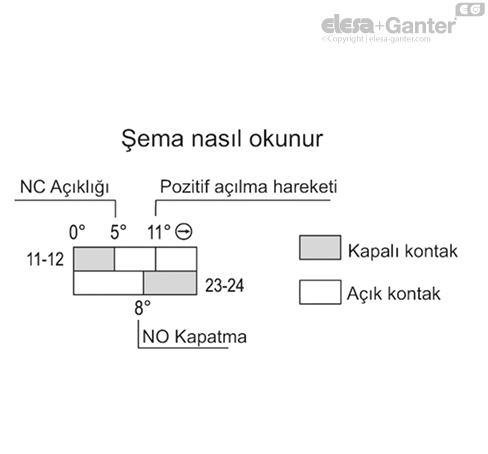

• Çalıştırma açısı (hareket şemasına bakınız) 5°'ye ayarlı (UNI EN ISO 13857 uyarınca kontrol edilmesini öneririz).
• Güvenli koruma özelliğini garanti etmek için, aktüatörden (pozitif aralık) gelen NC temasların zorunlu aralığına eşdeğer olarak en az 11° (hareket şemasına bakınız) dönebilmelidir.

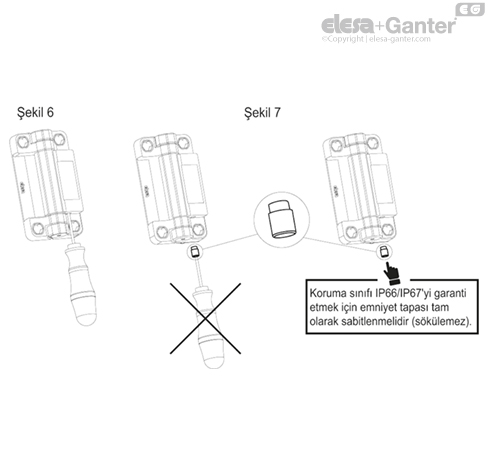

• Menteşeye takmadan önce çalıştırma açısı değiştirilebilir ve özellikle büyük kapılar varsa, minimum 2° genişliğe azaltılabilir (belirli ekipmanlar üzerinde, belirli sıcaklık, yük ve nem koşullarında yapılan laboratuvar testlerinde bulunan minimum değer). Bu işlem, bir yıldız tornavidayla ayar vidası saat yönünde çevrilerek (şekil 6) yapılabilir.

İşlemin, kapının açılma açısı zaman zaman kontrol edilerek derece derece yapılması gerekir: vida aşırı sıkılırsa, NC teması, kapı kapalıyken bile açılabilir.Bu durumda, menteşe tekrar tam olarak işlevsel hale gelene kadar vida saat yönünün tersine çevrilerek gevşetilmelidir.Benzer şekilde, aktüatör sürgünün hatalı yerleştirilmesi nedeniyle vida başının menteşe gövdesine çarpmasını önlemek için ayar vidasını aşırı gevşetmeyin.Bu durumda, yine, menteşe tekrar tam olarak işlevsel hale gelene kadar vida saat yönünde çevrilerek sıkılmalıdır.

Ayarlama yapıldıktan sonra, koruma sınıfı IP66/IP67'yi (şekil 7) garanti etmek için emniyet tapası tam olarak sabitlenmelidir (sökülemez).

Hareket şemasında gösterilen çalıştırma noktaları, çalıştırma açısı ile aynı varyasyondan geçer (örneğin: çalıştırma açısı 2°, pozitif çalıştırma açısı 8°).

Normal kullanım koşulları altında, cihazın mekanik ömrü sona erdiği zaman, başlatma açısından itibaren çalışma açısı 3°'ye çıkabilir.

Çalıştırma ve sonrasında periyodik olarak CFSW.menteşenin düzgün çalıştığını kontrol etmenizi öneririz.

Emniyet açıldığı zaman, makine derhal durmalıdır. Emniyet herhangi bir derecede açıldığı zaman, makine çalışamıyor durumda olmalıdır.









Uyarılar

• CFSW.menteşenin tercihi ve kullanımı, ilgili uygulamanın mevcut çalışma koşullarında yürürlükteki güvenlik yönetmelikleri ile uyumlu olup olmadığını kontrol eden müşterinin sorumluluğundadır.
• CFSW. menteşelerini kullanmak, yürürlükteki UNI EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119 ve EN ISO 12100 güvenlik standartları hakkında tam bilgi sahibi olmayı ve bu standartlara uyumlu olmayı gerektirir.
• Menteşe her zaman, menteşenin tam anlamıyla çalıştığını düzenli olarak kontrol etmesi gereken kalifiye operatörler tarafından monte edilmeli ve bağlanmalıdır.
• Dahili güvenlik anahtarlı menteşe CFSW., patlayıcı veya yanıcı gazların varlığında, yoğunlaşmaya yol açabilecek sık sıcaklık değişimlerinin olduğu ortamlarda kullanılmamalı ve daima uygun bir sigorta ile korunmalıdır (bkz. Elektrik özellikleri tablosu).
• CFSW menteşenin yapısı değiştirilmemeli ve arka kapak hiçbir zaman kaldırılmamalıdır: dahili güvenlik anahtarlı menteşenin hatalı kurulumu veya kurcalanması korumayı etkisiz hale getirerek ciddi hasarlara yol açabilir.
• Taşıma ve saklama sırasında, gösterilen çevresel durumlar gözetilmelidir.

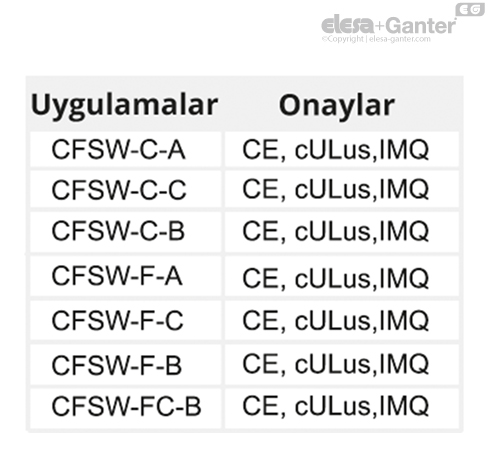

Açıklama: Kullanım AC 15 2A 24V kategorisi CFSW-C uygulanabilir .., kullanımda standartları için sağlanan olmadığından bu kategoride, IMQ tarafından onaylanmış olsa bile.

* EN60947-5-1 standardının gerektirdiği gibi, bir çalışma döngüsü bir kapanma ve bir açılma işlemine karşılık gelir.

** IP66/IP67'yi garanti etmek için güvenlik tapasını takın (şekil 7)

CFSW-C (konektör) için kullanılan kablonun konektörü tarafından garanti edilen koruma sınıfını kontrol etmek müşterinin sorumluluğundadır.

Talep üzerine aksesuarlar

• FC.M12x18 kutuplu M12 dişi eksenel konektörlü uzatmalar.

• PMW.: T-yuvalı profiller üzerindeki montaj plakası.

• CN-SFT: kategori 3 ve 4 için güvenlik kontrol ünitesi.

Talep üzerine özel uygulamalar

• Sistem çerçevesi/kapısı için özel uygulama gerektiren durumlar için, menteşenin her 15°'de 0° ila 180°'den farklı çalıştırma açısı.
• NC ve NO temas bloklarının ayarlanması (4 NC'ye kadar).
• NO ve NC üst üste binen temaslar.

Montaj talimatları

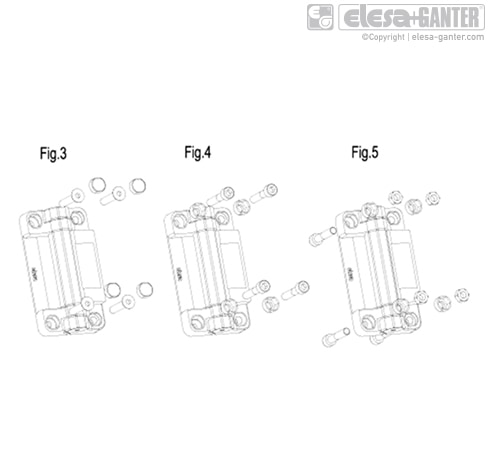

CFSW. menteşe üç farklı şekilde monte edilebilir:

• Vidalara serbest erişimi önlemek için kit (şekil 3) içerisinde verilen M6 UNI 5933 ISO 10642 havşa başlı vida (temin edilmez) ve vida kapağı ile.
• Kit (şekil 4) içerisinde verilen burç ile ayarlamak için altıgen soketli silindirik başlı vida M6 UNI 5931 ISO 4762 (temin edilmez) ile.
• M6 UNI 5588 ISO 4032 somun (temin edilmez) ve kit içinde temin edilen burç ile (şekil 5). Bu tür montaj, menteşe için kurcalamaya karşı tamamen koruma sağlar.
• Sabit parça (çerçeve) ve kapının diğer tarafı üzerindeki dahili mikrosiviç ile menteşe tarafını oturtun.
• Montaj duvarlarındaki delikler ve ayar vidalarının boyutları arasında mümkün olabildiğince az bir aralık bırakın (Maks. 0,5 mm). Tavsiye edilen sıkıştırma torku aşılmamalıdır: 10 Nm.
• Menteşe her zaman, menteşenin tam anlamıyla çalıştığını düzenli olarak kontrol etmesi gereken kalifiye operatörler tarafından monte edilmeli ve bağlanmalıdır.

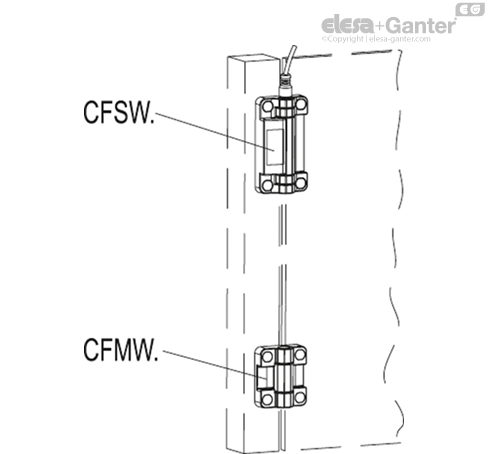

• CFSW. menteşe genelde bir veya daha fazla tamamlayıcı menteşe ile birlikte monte edilir CFMW.  Kapının yatay olarak açılması durumunda veya kısıtlı bir kiloda sadece tek bir menteşe kullanmak mümkündür.
• Bağlantı kabloları her zaman mekanik hasarlara karşı korunmalıdır.

Kontaklar ve kablolar

Dahili güvenlik sivici, üretim esnasında normalde kapalı NC veya normalde açık NO şeklinde ayarlanabilir 4 adet kontağa sahiptir.

• Artı yönde açılabilen NC kontağı genelde güvenlik uygulamaları için kullanılır. Bir adet NC sivicinden daha fazlasının kullanımı tek iletişim hatası riskini azaltır.
• Elektriksel ayrımları sayesinde, NO kontağı aynı aynda NC kontağı ile beraber kullanılabilir. NO'nun NC kontakları ile beraber kullanımı güvenli bir çeşitliliği garantiler.
• Aşağıdaki devre şemasında gösterilen M12x1 konnektörlü kablo.
• Aynı zamanda harekete geçen giriş sinyalleri olan bir sıfırlama sağlayan güvenlik modülleriyle birlikte kullanmayın. Güvenlik PLC’leri kullanırken, sinyal alım zamanını uygun şekilde ayarlayın.
• CN-ESC güvenlik kontrol ünitesiyle kullanıldığında, doğru çalışma sağlanır.
