PMW.

Profiller için CFSW. ve CFMW. montaj taakımları

Özellikler ve uygulamalar

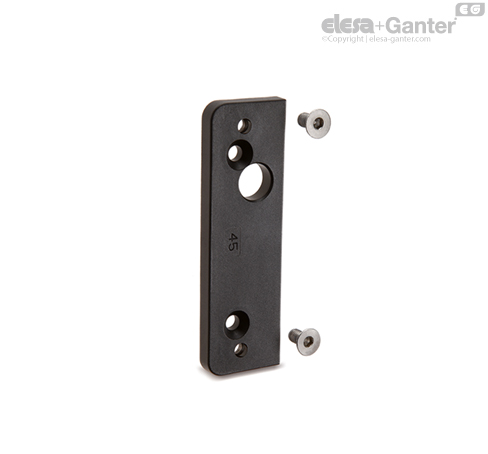

PMW montaj plakası, CFSW.110 ve CFMW.110 menteşelerin T-yuvalı 30, 35, 40, 45 ve 50 mm standart profiller üzerine montajına izin verir.

Ayrıca 40 mm profiller üzerine montaj işlemi montaj plakası kullanılmadan da gerçekleştirilebilir.

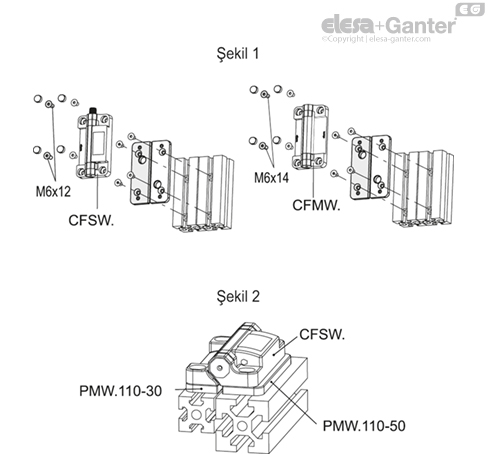

Profil plakasının sabitleme vidalarına menteşelerin montajından sonra erişelemez (Şekil 1). Bu nedenle, PMW montaj plakası kullanılsa bile CFSW. ve CFMW. menteşeleri dışarıdan kurcalamaya dayanıklı kalır.

Plakanın tedarik kapsamı şunları içerir:

• 2 adet M6x12 havşa başlı vida (CFSW.110 için).
• 2 adet M6x14 havşa başlı vida (CFMW.110 için).
• 2 adet M6 altıgen somun, plakaya takılı şekilde, menteşenin plakaya sabitlenmesi için gerekli.

Farklı boyutlarda plakalar, farklı boyutlarda profiller ile yapılmış kapı ve kapı profillerinde kombine edilebilir (Şekil 2).

Montaj talimatları

• M6 gömük başlı vidalar (birlikte verilmez) ve T-yuva tip  için eş dübeller kullanarak plakayı profil üzerindeki istenilen konuma sabitleyin.GN 505 (birlikte verilmez).
• M6 havşa başlı vidaları (birlikte verilmez) kullanarak CFSW.110 veya CFMW.110 menteşesini (şekil 1) ilişkili plaka üzerine yerleştirin.
• Kapatma kapaklarını düzgünce kapatın (menteşenin teslimatına dahildir).

Teknik veriler

Montaj talimatlarında gösterildiği gibi doğru şekilde monte edilmiş PMW plakasının kullanımı CFSW. ve CFMW. menteşelerinin maksimum statik yük sınırını garantiler.
