ÖZELLİKLER
Tipler
- Tip SCK: Kelebek topuzlu, kilitlenebilir (aynı kilit)
- Tip SC: anahtarlı (aynı kilit)
Kilit yuvası
Çinko pres döküm
Yuva bileziği krom kaplama
Yuva bileziği toz kaplama
siyah, RAL 9005, dokulu kaplama SW
Anahtar
Çinko pres döküm
Plastik kaplama
siyah, RAL 9005, dokulu kaplama
Anahtar
Plastik el aletli nikel gümüş
Diğer parçalar
Galvanizli çelik, mavi pasifleştirilmiş
Koruma sınıfı IP 65
Tip DK / VK / SCH / SK
BİLGİ
GN 115.1 kilit mandalları, standart kilit mandallarından daha küçük boyutlara sahiptir GN 115-WOE-ZD, GN 115-WSK-ZD, GN 115-WOE-L, GN 115-WOE-SST veya GN 115-WSK-SST bunları sınırlı alanı olan veya dikkat çekmeyen bir görünüş gerektiren uygulamalar için ideal yapar.
Bunlar, kapı çerçevesinin arkasındaki kilit kolunu kilitli konuma hareket ettiren 90°' ile sınırlı bir dönüş işlemiyle kilitlenirler. Kilit kolunun konik parçaları kapının kapanmasını kolaylaştırır.
Mandal kolları, 7,5 / 13,5 mm ila 19,5 mm mandal kolu mesafesi A’yı kapsamak için farklı bükülme açılarında mevcuttur.
Kilitlenebilir mandallar (SCK ve SC tipleri) 2 anahtar ile temin edilmektedir. Anahtar her iki uç konumdan çekilebilir. Kilit standarttır, böylece her kilit aynı anahtarla açılabilir.
GN 115.1 kilit mandalları, gevşek bir şekilde yerleştirilmiş mandal koluyla birlikte temin edilir (tip SC hariç).
Yapı ve montaj talimatları

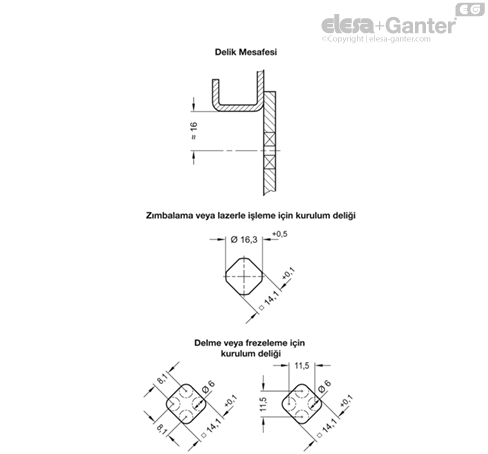

Kurulum için, tasarım çiziminde gösterildiği gibi kapıya veya kapağa bir delik açın.
Monte edildiği zaman, kilit mandalı ön taraftan delik çapı boyunca itilir. Ardından altıgen somun arkadan kilit mandalı üzerine itilebilir ve cıvata ile yerine oturtulur.
Kapı kanadındaki gerekli kurulum deliği çapı, genellikle seri üretimde zımbalama veya lazerle işlemeyle oluşturulur.
Kurulum deliği çapı, tasarım çizimlerinde gösterildiği gibi delinerek veya frezelenerek de oluşturulabilir.
Küçük seriler ve kalınlığı 2 mm’den az olan çelik plakalar için, metal levha zımbaları GN 123 kullanılır.
