GN 115-WOE-SST-PA Sürgülü kilitler Plastik Çalıştırma Elemanlı

GN 115-WOE-SST kilit mandalları, kapı çerçevesinin arkasındaki kilit kolunu kilitli konuma hareket ettiren 90°' ile sınırlı bir dönüş işlemiyle kilitlenirler. Kilit kolunun konik parçaları kapının kapanmasını kolaylaştırır. Kullanılan paslanmaz çelik malzemeler sayesinde, mandallar aşındırıcı ortamlarda kullanılmaya optimal olarak uygundur.

Kilit kolları, 6 ila 50 mm ve 6 ila 28 mm (A4 versiyonu) şeklinde bir mandal kolu mesafesi A’yı kapsamak için çeşitli bükülme açılarında mevcuttur.

GN 115-WOE-SST kilit mandalları, gevşek bir şekilde yerleştirilmiş mandal koluyla birlikte temin edilir.

• Koruyucu kılavuz plakalar GN 120.2

• Dahili Kabin Kolları GN 120.3

• Levha metal zımbaları GN 123

• Kilit mandalı tiplerinin listesi

• ISO-Temel Toleranslar

• IP Koruma sınıfları

• Plastik Özellikler

• Paslanmaz çelik özellikler

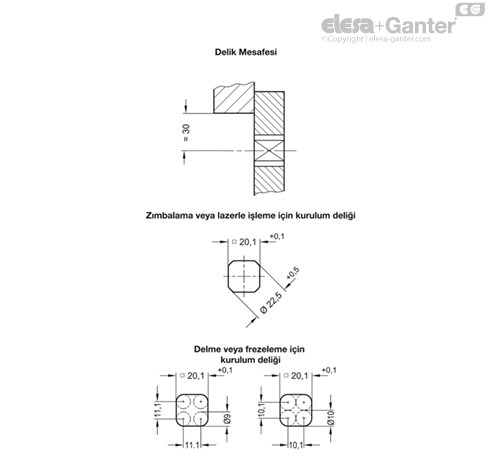

Kurulum için, tasarım çiziminde gösterildiği gibi kapıya veya kapağa bir delik açın.

Monte edildiği zaman, kilit mandalı ön taraftan delik çapı boyunca itilir. Ardından altıgen somun arkadan kilit mandalı üzerine itilebilir ve cıvata ile yerine oturtulur.

Kapı kanadındaki gerekli kurulum deliği çapı, genellikle seri üretimde zımbalama veya lazerle işlemeyle oluşturulur.

Kurulum deliği çapı, tasarım çizimlerinde gösterildiği gibi delinerek veya frezelenerek de oluşturulabilir.

Küçük seriler ve kalınlığı 2 mm’den az olan çelik plakalar için, metal levha zımbaları GN 123 kullanılır.
